Teorisi: | Santrifüj pompa | Max akış: | 1000m 3/h |
---|---|---|---|
Max Başkanı: | 120m | Basınç: | 1.6Mpa |
Standart veya standart olmayan: | Standart | Adı: | Yüksek Verimli Santrifüj Tek Kademeli Yatay Eksenel Bölünmüş Döküm Kimyasal Pompa |
Yapısı: | Tek kademeli pompa | Malzeme: | Dökme Demir, Dökme demir / paslanmaz çelik, A51), Hi-Cr alaşımı (A05 |
Gerilim: | vb hepsi mevcuttur | Frekans: | 50hz veya 60hz hepsi mevcuttur |
Vurgulamak: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |

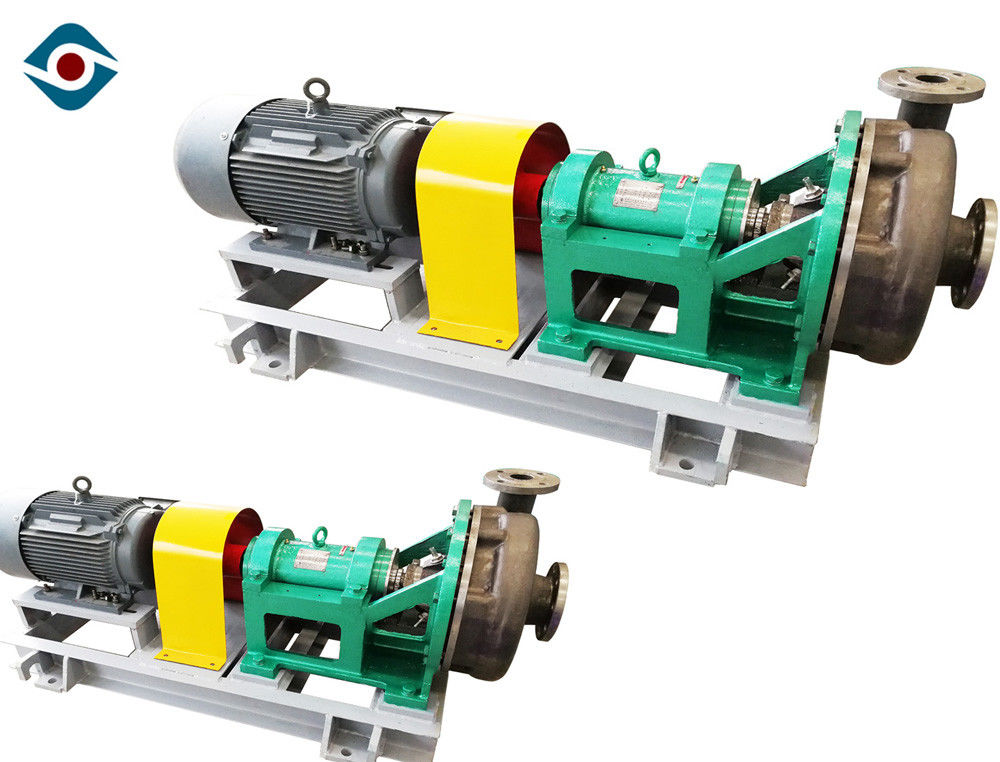

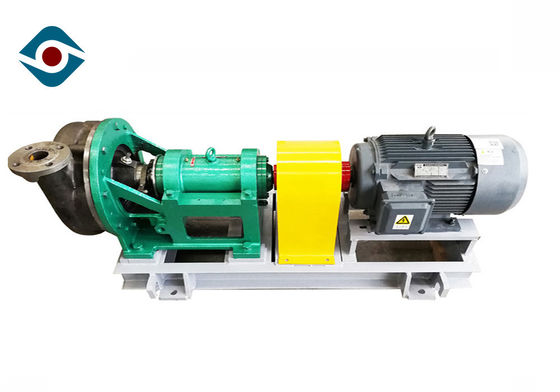

Yüksek Hızlı Yatay Bölünmüş Kasa Santrifüj Pompa Korozyon Direnci
Özellikleri
Salmastra: Salmastra sızdırmazlığı ve mekanik salmastra içeren salmastra ve maksimum eksen boşluğu 0,05 mm'dir.
Performans verisi
Kapasite: 8 ~ 800 m³ / s
Kafa: 10 ~ 90 m
Maksimum Verimlilik:% 70
Çap: 200mm ~ 470mm
NPSH: 1,4m ~ 4,5m
İzin verilen Maksimum Motor Gücü: 315 kw
İzin verilen Maksimum Parçacık Boyutu: 20 mm
Conta Tipi: Mekanik salmastra / dinamik mühür / paketleme mühür
Pompa Ağırlığı: 3000kg'a kadar
RPM: 1450 dev / dak
Malzeme: Metal (çalışma şartlarına göre)
yapı
Tek kademeli, tek emişli, konsol tipi kimyasal santrifüj pompa.
Hem ayağa monteli hem de merkeze monteli yapı mevcuttur; Radyal split kasa.
Rulmanlar, yatak muhafazasına monte edilmiş döner kısımdır.
Muhafazanın bir tarafındaki pompa çıkışı.
Mekanik salmastra, salmastra olarak kabul edilir.
Doğrudan pençe tipi kuplajlarla veya esnek kuplajlarla bağlanır.
* 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Kurulum boyutu
Alanların Uygulanması
1, tüm sıcaklık ve sülfürik asit, nitrik asit, hidroklorik asit yoğunluğu Fosforik asit organik asit inorganik asit
2, Sodyum karbonat susuz Sodyum hidroksit tüm sıcaklık ve yoğunlukta ve başka bir alkali çözelti
3, her türlü tuz çözeltisi
4, her türlü Sıvılaştırılmış Petrokimya ürünleri, organik bileşik ve başka bir aşındırıcı hammadde ve ürünler.
süreç

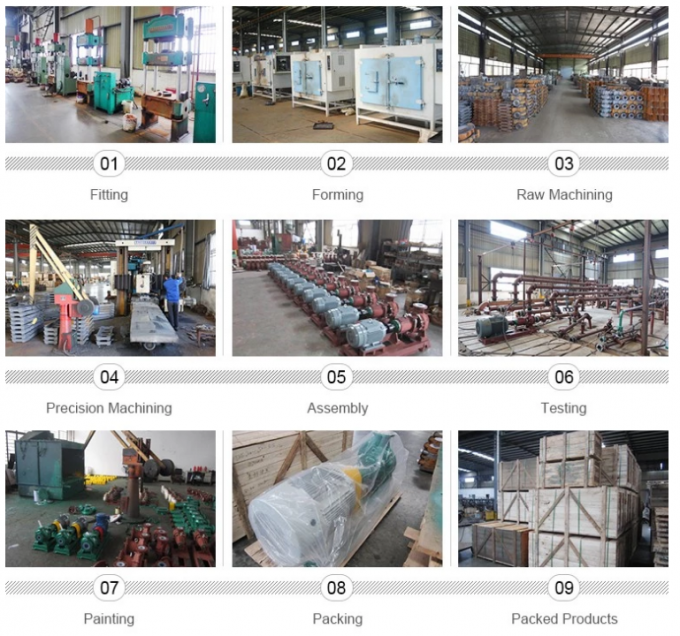

Aşağıda bir rekabetçi fiyat kimyasal pompaların yatay santrifüj kimyasal işlem pompalarının nasıl yapıldığı süreci, üretim sürecini açıkça anlamanıza yardımcı olacaktır.
