Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
akış: | 1000m3 / saate kadar | kafa: | 120m'ye kadar |
---|---|---|---|
Hız: | 1450rpm-2900rpm | Diğer İsimler: | Kimyasal Proses Santrifüj Pompa |
Güç kaynağı: | Elektrik | Gerilim: | 220V, 380V, 440V |
Dönüş Yönü: | Sürücü Sonundan Saat Yönünde | MOQ: | 1 Set |
Vurgulamak: | high pressure chemical pump,electric chemical pump |

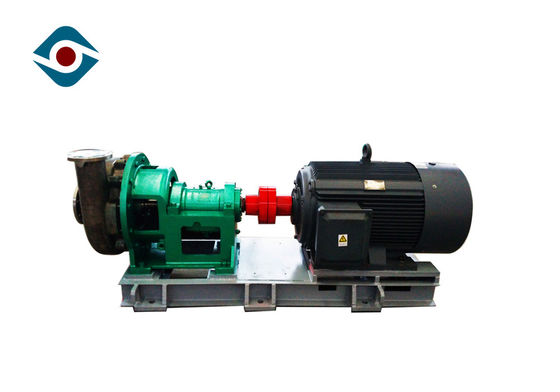

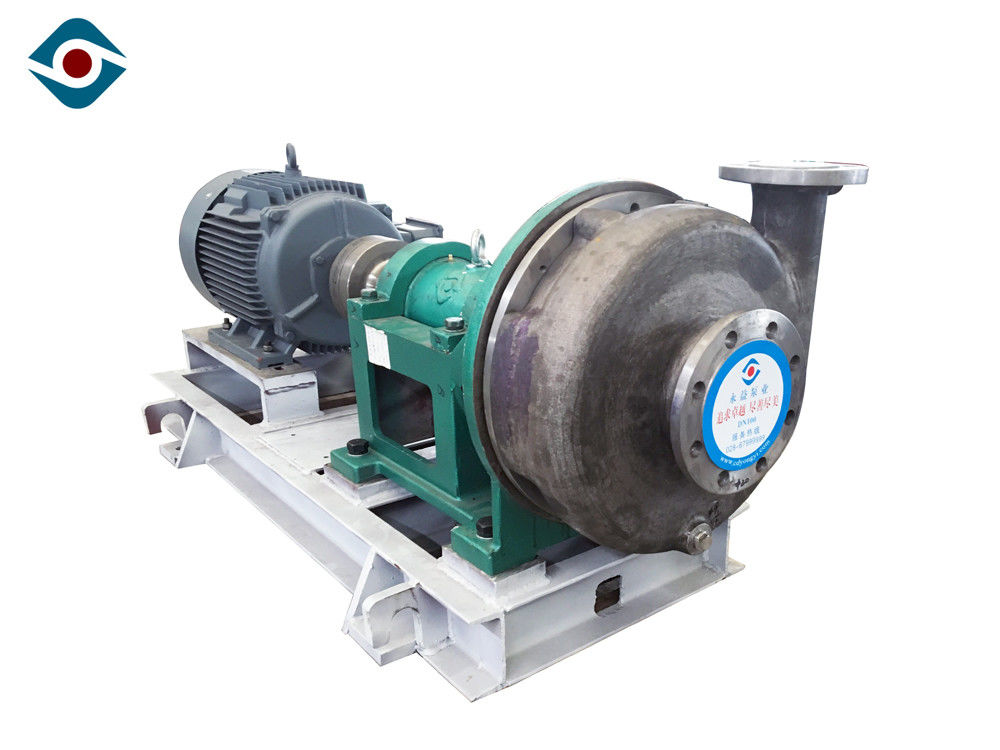

Elektrikli Açık Çark Endüstriyel Kimyasal Pompalar / Volute Santrifüj Pompa
Çalışma prensibi
Santrifüj pompa çalışma prensibi aşağıdaki gibidir:
1. Bir emme flanşından sıvı, emme göbeğinden dönen çarkın içine akar.
2. Pompa şaftı, elektrik enerjisinden mekanik enerjiyi emer ve elektrik enerjisini mekanik enerjiye dönüştürür.
3. Mil üzerine sabitlenmiş bıçaklar akışkan üzerinde bir kuvvet uygular ve açısal momentini arttırır, böylece basınç ve mutlak hız artar.
4. Sonuç olarak, sıvıya enerji aktarılmaktadır.
Ürün Detayları
Kapasite: 8 ~ 800 m³ / s |
Kafa: 10 ~ 90 m |
Maksimum Verimlilik:% 70 |
Çap: 200mm ~ 470 milyondan |
İzin verilen Maksimum Parçacık Boyutu: 20 mm |
Conta Tipi: Mekanik salmastra / dinamik mühür / paketleme mühür |
Pompa Ağırlığı: 3000kg'a kadar |
RPM: 1450 dev / dak |
Özellikleri
WD serisi korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa, mevcut genel yapıyı benimser: dirsek desteği ve pompanın sökülmesini ve bakımını güvenli ve rahat hale getiren arka kapı formu ve bakım ve onarım maliyeti düşüktür.
WD serisi pompa, entegre döküm çarkını benimser. Pompa gövdesi, pompayı çalışma koşullarına uyumlu hale getiren ve güçlü pompa geçiş kabiliyetine sahip geniş akış kanalı tasarımını benimser. Özellikle yüksek katı madde içeriği, yüksek viskozite ve kolay kristalleşme ortamı için uygundur. Yüksek verimlilik ve mükemmel anti-kavitasyon performansına sahiptir.
Yatak gövdesi, pompayı sökmeden yardımcı çark ile paketleme odası arasındaki eksenel boşluğu ayarlayabilen eksenel olarak hareketli bir yapısal tasarıma sahiptir.
Teknik parametre
model | Temiz Su Performansı | ||||||
akış (m3 / h) | kafa (m) | hız (r / dak) | maksimum verim (%) | NPSH (NPSHR) m | pompa kafası ağırlığı KİLOGRAM | şaft bileşeni | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
yapı
* 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapağı | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |

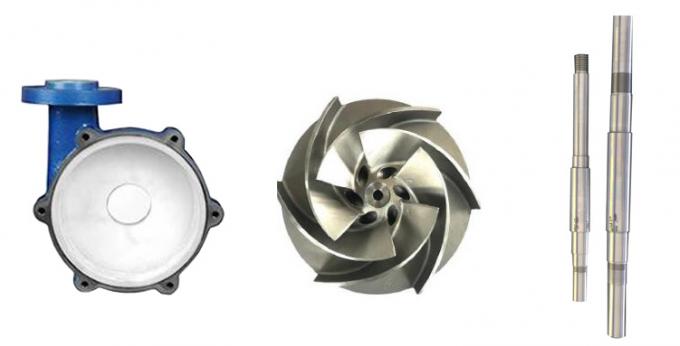

Daha fazla detay
Pompa Kılıfı:
1. yüksek sıcaklıkta tavlama
2. çatlama yok
3. hiçbir defomation
4. on yıl garantilidir
Rulman:
1. malzeme seçmek
2. kalite güvencesi
3. sürtünmesiz
4. daha verimli
Çark:
1. çeşitli çark türleri
2. yüksek geçirgenlik
3. korozyon direnci ve aşınma direnci
İlgili kişi: Cecile
Tel: 0086-19180408652
