Akış: | 1000m3 / saate kadar | baş: | 120 metreye kadar |
---|---|---|---|
hız: | 1450rpm-2900rpm | Diğer isimler: | Kimyasal Proses Santrifüj Pompa |
Güç kaynağı: | Elektrik | Voltaj: | 220V, 380V, 440V |
Dönüş Yönü: | Drive End'den saat yönünde | Adedi: | 1 Takım |
Vurgulamak: | chemical centrifugal pump,electric chemical pump |

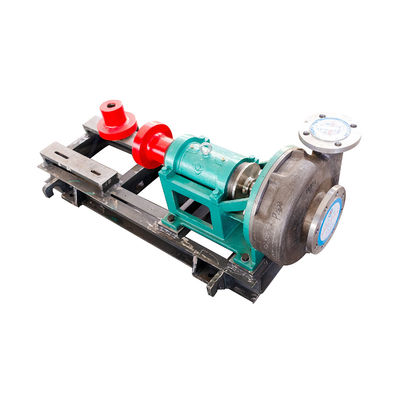

Standart Eksenel Bölmeli Kasa Yatay Tek Kademeli Geri Çekme İşlemi Santrifüj Pompa
genel bakış
The horizontal centrifugal pump, the shaft is normally in a horizontal position. Yatay santrifüj pompa, şaft normalde yatay konumdadır. It is sometimes overhung or placed between bearing design. Bazen aşırı gerilir veya yatak tasarımı arasına yerleştirilir. While in case of a vertical pump is one whose shaft is in vertical position. Dikey pompa durumunda, şaftı dikey konumda olan bir pompadır.
1. Bir emme flanşı yoluyla sıvı, emme göbeğinden dönen çarkın içine akar.
2. Pompa mili, elektrik motorundan mekanik enerjiyi emer ve elektrik enerjisini mekanik enerjiye dönüştürür.
3. Şaft üzerine sabitlenen bıçaklar sıvıya bir kuvvet uygular ve açısal momentini arttırır, böylece basınç ve mutlak hız artar.
4. Sonuç olarak, sıvıya enerji aktarılmaktadır.
Özellikleri
WD serisi korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa, mevcut genel yapıyı benimser: pompa sökme ve bakımını güvenli ve kullanışlı hale getiren braket desteği ve arka kapı formu ve bakım ve onarım maliyeti düşüktür.
WD series pump adopts integral casting impeller. WD serisi pompa, entegre döküm pervanesini benimser. The pump body adopts wide flow channel design, which makes the pump adaptable to the working conditions and has strong pump passing ability. Pompa gövdesi, pompayı çalışma koşullarına uyarlanabilir hale getiren ve güçlü pompa geçiş kabiliyetine sahip geniş akış kanalı tasarımını benimser. It is especially suitable for high solid content, high viscosity and easy crystallization medium. Özellikle yüksek katı içerik, yüksek viskozite ve kolay kristalizasyon ortamı için uygundur. It has high efficiency and excellent anti-cavitation performance. Yüksek verime ve mükemmel kavitasyon önleme performansına sahiptir.
Rulman gövdesi, pompayı sökmeden yardımcı pervane ve salmastra odası arasındaki eksenel boşluğu ayarlayabilen eksenel olarak hareket edebilen bir yapısal tasarıma sahiptir.
Uygulama
Fosforik Asit Tesisleri:H3PO4, H2SO4, HF ve bunların karışımları,% 40'a kadar kons.
Kostik Soda Bitkileri: Chlorinated brine, conc. : Klorlu tuzlu su, kons. HCL, Dilute H2SO4 etc. HCL, Seyreltik H2SO4 vb.
Gaz Üretim Tesisleri:CL2, BR2, F2, I2, SO2, SO3, CO2, NH3 Gazları vb. İçeren katı maddeler içeren ovulmuş sıvılar hastalloy'un yerini alır.
Alkali ve İnorganik Tuzlar: amonyak-alkali yöntemi, kombine alkali yöntemi ile üretilen amonyak tuzlu su ana çözeltisi, kostik alkali, kostik alkali, klorür ve membran alkali ve iyon değişim membranı işlemi ile üretilen hipoklorit, alkali sülfit, sülfat, hidrojen peroksit ve benzerleri.
Teknik parametre
model |
Temiz Su Performansı |
||||||
akış (M3 / h) |
kafa (M) |
hız (R / dak) |
maksimum verim (%) |
NPSH (NPSHR) m |
pompa kafa ağırlığı KİLOGRAM |
şaft bileşeni |
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
yapı
* 1 | Kilitleme vidası | * 8 | Yardımcı pervane odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön yatak | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Pervane somunu | * 10 | Yardımcı pervane | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Yatak mesnedi | 25 | Rulman gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama suyu memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapağı | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Ambalaj bezi |
Daha fazla detay

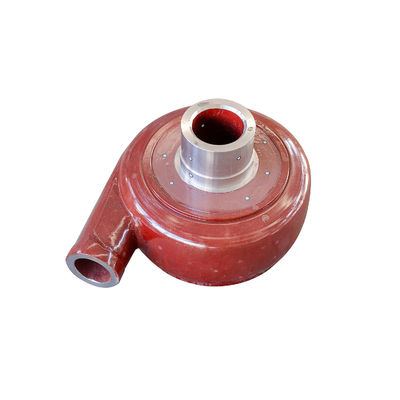

Pompa Kasası:
1. yüksek sıcaklık tavlama
2. çatlama yok
3. hiçbir iddia
4. on yıl garantili
Rulman:
1. malzeme seçin
2. kalite güvencesi
3. sürtünme
4. daha verimli
Çark:
1. çeşitli pervane türleri
2. yüksek geçirgenlik
3. korozyon direnci ve aşınma direnci
