Teorisi: | Santrifüj pompa | Kapasite: | 3000 m³ / saate kadar |
---|---|---|---|
kafa: | 130 m'ye kadar | Yapısı: | Tek aşamalı yatay |
Hız: | 1450rpm ~ 2900rpm | Malzeme: | Krom Alaşımı |
Vurgulamak: | horizontal centrifugal slurry pump,centrifugal mud pump |

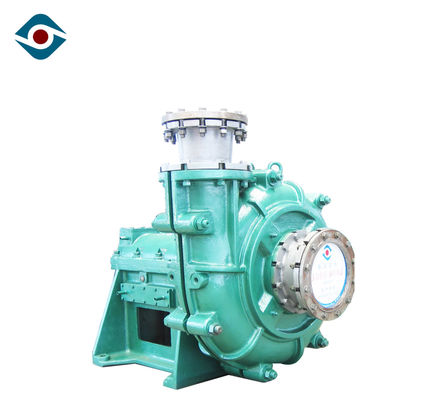

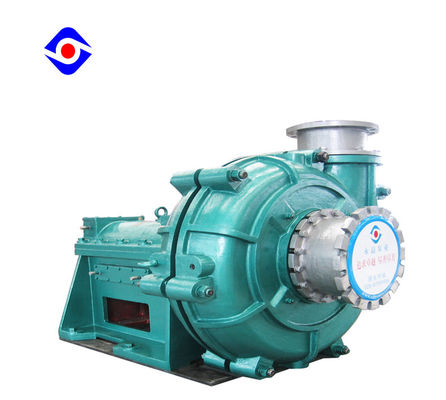

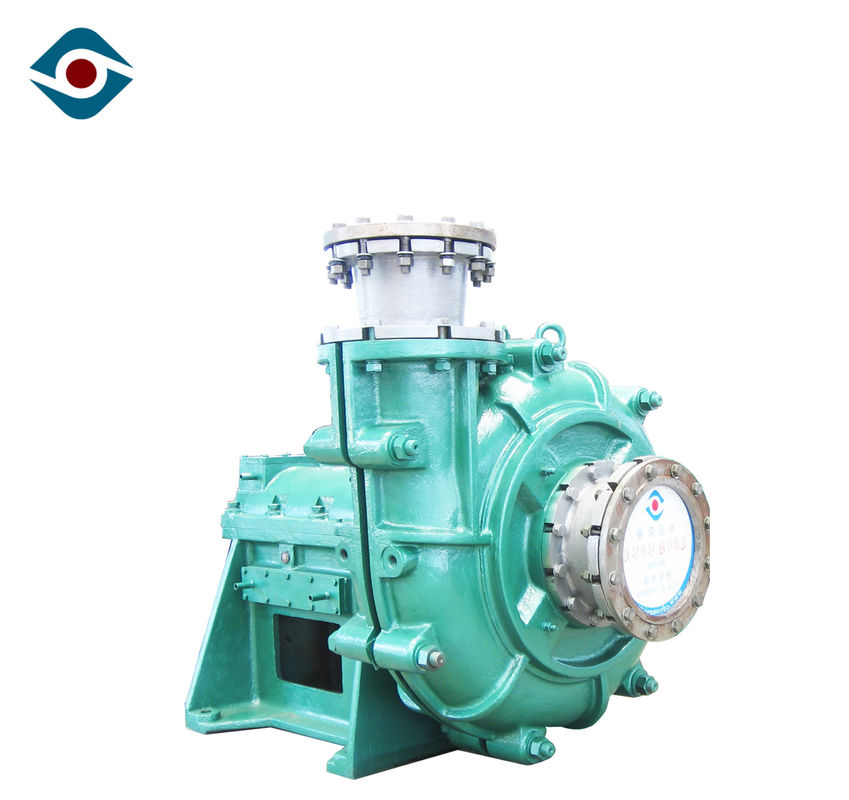

Metal Astar Yatay Bulamaç Pompası, Kum Deneyimli Yüksek Basınçlı Çamur Pompası
Ürün Açıklaması
ZJ serisi tek kademeli tek emişli konsol santrifüj bulamaç pompasıdır.
ZJ serisi pompalar iki fazlı akışkanlar teorisine uygundur ve toplam kaybı en aza indirgeme prensibine göre dizayn edilmiştir.
Akış geçişi bileşenlerinin geometrik şekli ortamın akış durumu için uygundur. Bu şekilde, girdap ve çarpmanın gerçekleştiği parçalar arasındaki hidrolik kayıp, akış kanalı bileşenlerinin aşınmasının azaltılması için azaltılır; su verimliliği artar; çalışan sesler ve titreşim azaltılır
Yüksek aşınma direnci, korozyon direnci ve darbe dayanımına sahip yüksek alaşımlı dökme demir, akış ömrünü artırmak için servis ömrünü uzatmak için kullanılır.
Uygulama

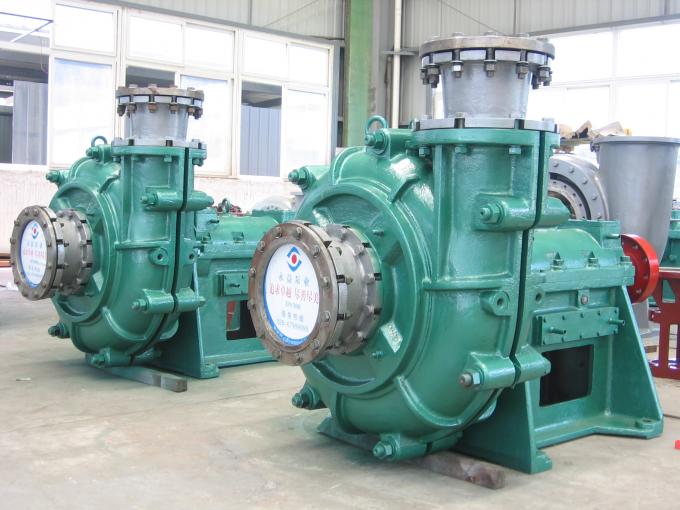

Ürün Detayları
Boşaltma boyutu: | 20 mm ~ 350 mm |
Giriş boyutu: | 32mm ~ 400mm |
Kapasite: | 4 ~ 3000 m³ / s |
Başkanı: | 10 ~ 130 m |
Maksimum Verimlilik: | % 70 |
NPSH: | 0m ~ 3m |
İzin verilen maksimum motor gücü: | 315 kw |
İzin verilen maksimum parçacık boyutu: | 20 mm |
Mühür Türü: | aşağıya doğru açılan dinamik conta |
Pompa Ağırlığı: | 3000kg kadar |
RPM: | 1450 dev / dak |
Parametre
model | Berrak Su Performansı | ||||
Akış Q | baş | Dönme hızı n | Mil gücü (Pa) | Etkinlik | |
(m³ / h) | m | dev / dak | kw | % | |
300ZJ (G) -ia | 704-2333 | 30,6-80 | 490-980 | 135-505 | 66-81 |
250ZJ (G) -ia | 405-1480 | 29,1-128,7 | 730-980 | 58,3-652 | 54-76,9 |
200ZJ (G) -ia | 256-976 | 28-133,7 | 730-980 | 60,3-448,1 | 50-79,6 |
150ZJ (G) -ia | 164-600 | 19,4-91,2 | 730-980 | 15,8-161,5 | 46,1-74,6 |
100ZJ (G) -ia | 86-360 | 16-100,2 | 980-1480 | 6,7-105,5 | 58,7-70,4 |
80ZJ (G) -ia | 60-242 | 15,7-109,8 | 980-1480 | 5,5-115,9 | 38,8-66,7 |
65ZJ (G) -ia | 28-69 | 11,2-34,8 | 960-1460 | 1,7-10,8 | 54,2-63,5 |
50ZJ (G) -ia | 31-111 | 34,3-110,7 | 970-1480 | 9,7-66,9 | 12,2-45,1 |
40ZJ (G) -ia | 9-23 | 9,1-44,6 | 1400-2900 | 0,3-4,7 | 33,2-52,4 |

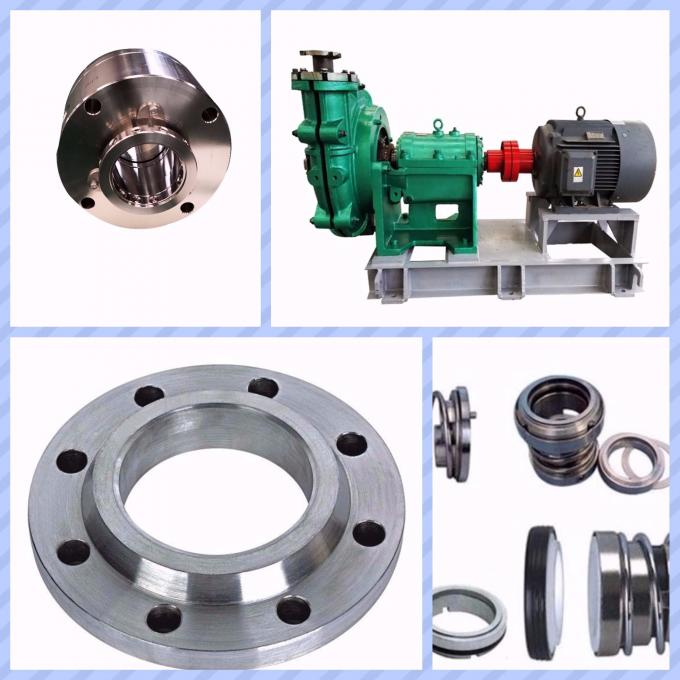

Daha fazla detay
1) Yatak tertibatı - kısa çıkıntılı büyük çaplı mil uzun yatak ömrüne katkıda bulunur.
2) Astarlar - kolayca değiştirilebilen astarlar cıvatalanır, pozitif bakım için gövdeye yapıştırılmaz.
3) Gövde - dökme demir veya sfero döküm gövde yarıları yüksek işletme basıncı özellikleri sağlar.
4) Çark - ön ve arka kaplamalarda devridaimi azaltan ve kirlenmeyi tıkayan kanatlar vardır.
5) Boğaz kovanı - aşınma azalır ve konik kullanımla bakım basitleştirilir.
Kurulum boyutu
Tek taban
Base Paylaşımı
