Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Max akış: | 4405GPM (1000m3 / saat) | Max Başkanı: | 120m |
---|---|---|---|
sıvı: | Kirlilik içeren bulamaç | Renk: | özelleştirilmiş |
Kullanım: | Kimyasal Transfer | Anahtar kelimeler: | Yatay Santrifüj Pompa |
OEM: | Hoşgeldiniz | Motor gücü: | 316KW'a kadar |
Vurgulamak: | high pressure chemical pump,electric chemical pump |

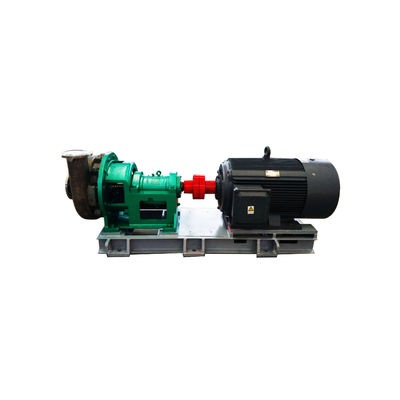

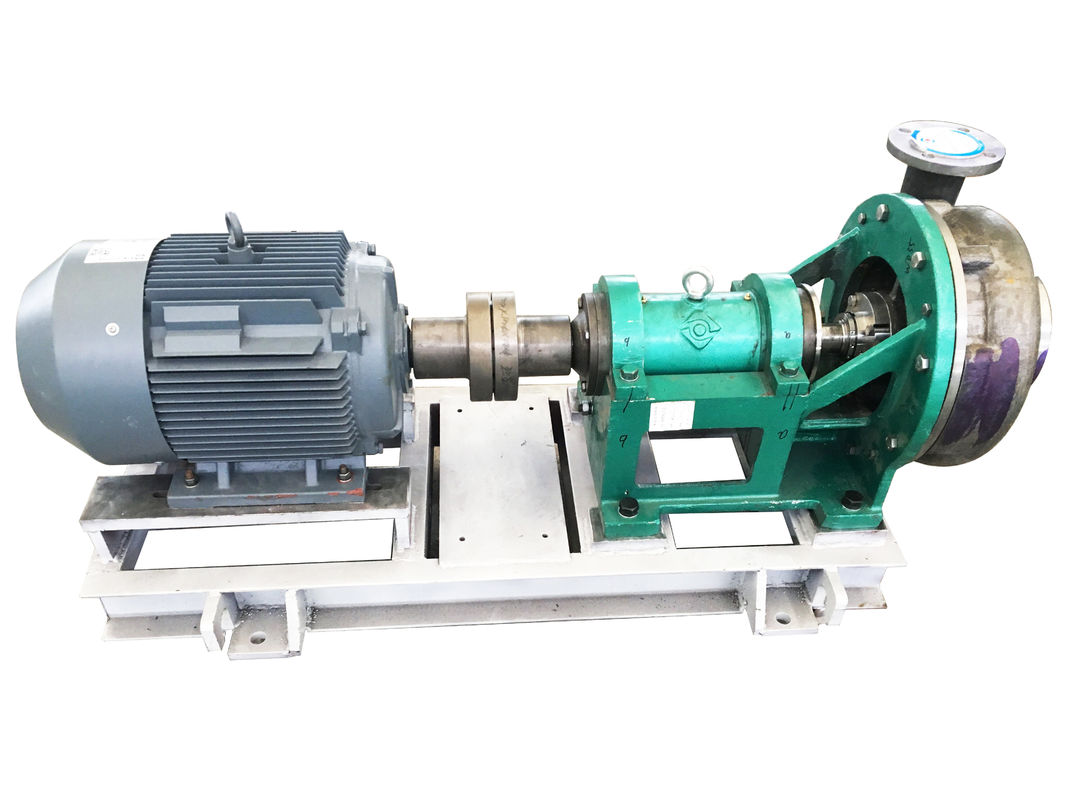

Özel Endüstriyel Kimyasal Pompalar, Yatay Santrifüj Kimyasal Dirençli Pompalar
Özellik ve Uygulama
Construction Bilimsel yapı ve hassas performans ile,% 35'den fazla katı madde içermeyen yüksek sıcaklıktaki sıvının taşınmasında kullanılır
◆ Korozyona dayanıklılık derecesi ve çalışma sıcaklığı, parçaların malzemesine bağlıdır. Birçok korozyon direnci malzemesi mevcuttur.
Teknik parametre
model | Temiz Su Performansı | ||||||
akış (m3 / h) | kafa (m) | hız (r / dak) | maksimum verim (%) | NPSH (NPSHR) m | pompa kafası ağırlığı KİLOGRAM | şaft bileşeni | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

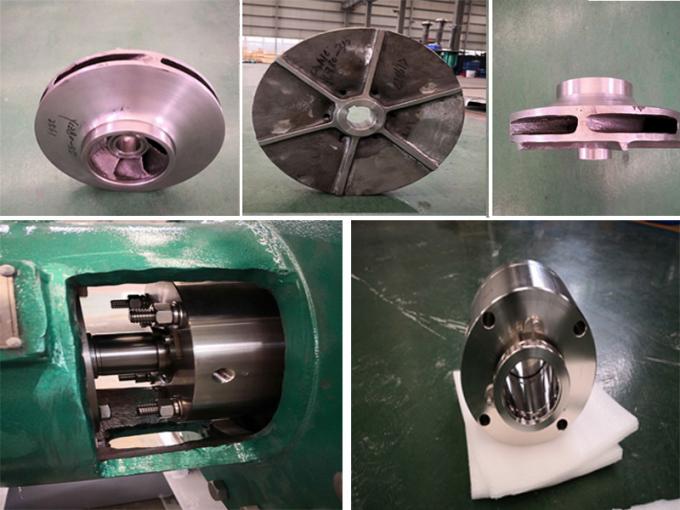

yapı
* 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Faydaları
Servisten sonra
1. Rutin izleme zamanında yapılacaktır.
2. Makinenin iyi çalıştığından emin olmak için Müşterilere bir yarık garanti sağlayın (Dikkat: makinenin garanti aralığı, zararlı Yedek Parçalar içermez)
3. Öneriler ve müşteriden gelen yorumlar ve düşünceler öncelikli olarak ele alınacaktır.
