Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Teorisi: | Santrifüj pompa | akış: | 8-1000m3 / h |
|---|---|---|---|
| kafa: | 15-120m | Basınç: | 1.6Mpa |
| sıvı: | Asit ve Alkaliler | Marka: | Chengdu Yongyi |
| Renk: | özelleştirilmiş | OEM: | Hoşgeldiniz |
| Yağlama: | Gres ve Yağ | ||
| Vurgulamak: | Yatay yüksek basınçlı santrifüj pompa,endüstriyel santrifüj pompa |
||

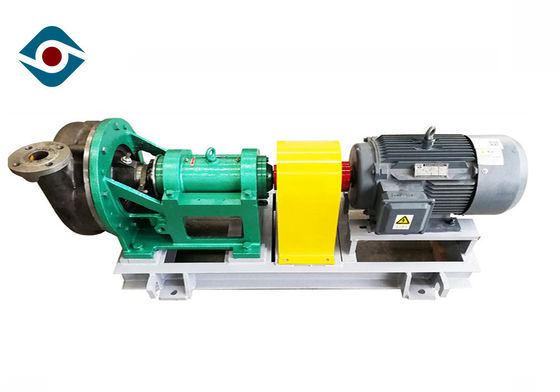

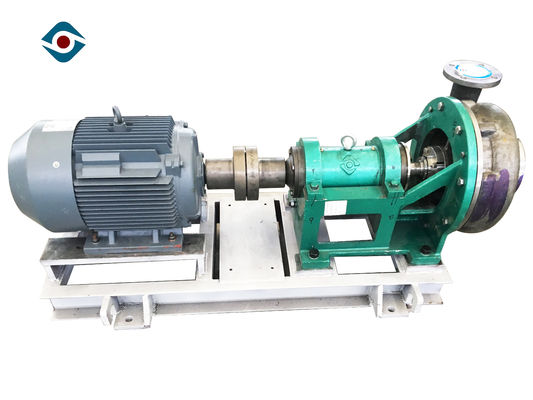

Yatay Tek Kademeli Santrifüj Pompa, Elektrikli Santrifüj Kimyasal Pompa
Teknik veri
Model: WD serisi santrifüj pompa | Çark Tipi: kapalı / yarı açık |
| Boşaltma Boyutu: 40mm ~ 200mm | Giriş boyutu: 50mm ~ 250mm |
| Kapasite: 8 ~ 800 m³ / s | Kafa: 10 ~ 90 m |
| Maksimum Verimlilik:% 70 | İzin verilen Maksimum Parçacık Boyutu: 20 mm |
| Conta Tipi: mekanik salmastra / dinamik mühür / paketleme mühür | RPM: 1450 dev / dak |
Ürün Açıklaması
WD serisi pompalar, geniş pervane akış kanalı ve üstün hidrolik performansa sahip, yatay korozyona dayanıklı santrifüj pompalardır. Çarkın arka örtüsü, medya sızıntısını azaltabilen arka bıçak ile donatılmıştır. Akış geçişi bileşenleri aşınmış ve paslandığında pompanın performansını iyileştirmek için, çark ile pompa gövdesi arasındaki boşluğu ayarlamak için eksenel ayarlama cihazı donatılmıştır. Değişken ortam taşımak için mil sızdırmazlık gereksinimlerini karşılamak için değişken salmastra tipleri (mekanik salmastra, dinamik salmastra + salmastra mühür, dinamik salmastra + K-tipi salmastra dahil)
yapı
| * 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
| 2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
| * 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
| 4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
| * 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
| * 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
| 7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Çark Özellikleri
1) Çark, açık çark, yarı açık çark, vorteks çark ve kapalı çark olarak tasarlanmıştır.
2) Kapalı çark, çok fazlı akış ilkesine göre geniş akışlı bir çark olarak tasarlanmıştır; bu, katı ortamın tıkanmadan geçişine faydalıdır
3) Çark, arka bıçaklarla tasarlanmıştır ve ortamın pompa girişine doğru geri akmasını önlemek için ön sırt bıçakları kullanılır.
4) Bıçaklar, eksenel kaçak basıncını azaltmak ve eksenel kuvveti dengelemek için kullanılır.
5) Çark mil üzerinde, kolay montaj ve sökme işlemleri için konik bir fit ile monte edilir.
6) Çark, çark somunu ve kilitleme vidası ile sabitlenir.
Uygulama
Yaygın olarak petrol yağı, kimya endüstrisi, kauçuk, deri, gıda endüstrisi, yağ, kazan, inşaat, yol bakımı, ilaç, plastik, kauçuk, sentetik elyaf tekstil, baskı ve boyama ve diğer sanayi alanlarında kullanılmaktadır.
Kurulum boyutu

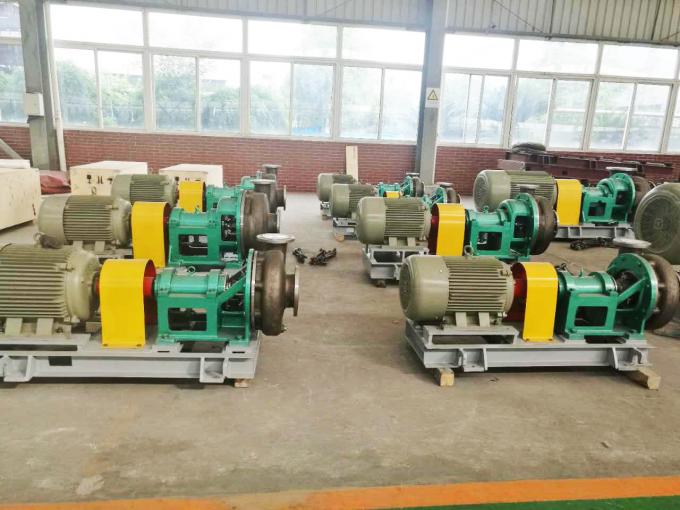

Ürün resmi
SSS
1. Q: eğer bir üretici veya ticaret şirketi mısınız?
A: biz 1995 yılında kurulan bir üretici, kimyasal proses pompası ve 20 yıldan fazla tecrübesi ile enerji tasarrufu karıştırıcı profesyonel üreticisi.
2. Q: Teslim süresi nedir?
A: toplu sipariş mevduat aldıktan sonra 40 iş günü içinde sevk edilecektir.
3. S: Garanti hizmet politikanız nedir?
A: tüm ürünler için 12 Ay ve bazı ürünler garanti 24 ay.
4. Soru: Teklif için ne gibi bilgiler sunmam gerekiyor?
A: Orta: ____________ PH: ________
Özgül Ağırlık: _______ Sıcaklık: _________
Kapasite / Akış: ________ m3 / h Kafa: _________m
Voltaj: ____________V Frekans: _________Hz
Güç: _____________ KW
5. Q: minimum miktar nedir?
A: Bir set de bize karşılandı.
