Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Teorisi: | Santrifüj pompa | Max akış: | 1000m 3/h |
|---|---|---|---|
| Max Başkanı: | 120m | Marka: | Chengdu Yongyi |
| Renk: | özelleştirilmiş | OEM: | Hoşgeldiniz |
| Yapısı: | Tek kademeli pompa | Yakıt: | Elektrik |
| Ürün adı: | Elektrikli Yatay Yüksek Sıcaklığa Dayanıklı Paslanmaz Çelik Santrifüj Pompa | ||
| Vurgulamak: | Yatay bölünmüş durumda santrifüj pompa,endüstriyel santrifüj pompa |
||

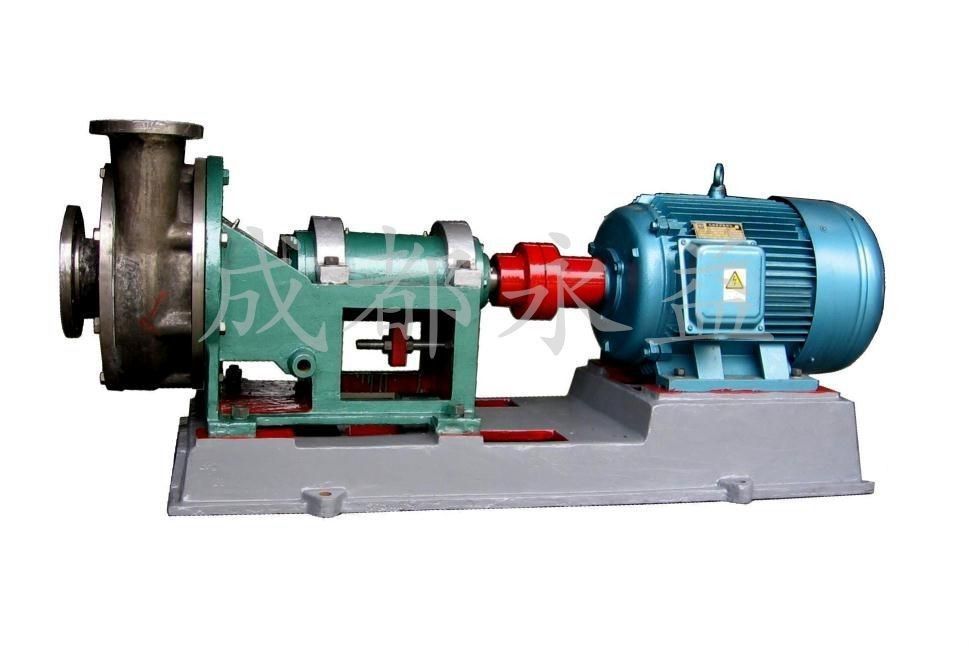

Elektrikli Paslanmaz Çelik Yatay Santrifüj Pompa, Yüksek Sıcaklığa Dayanıklı
Ürün Açıklaması
1. Geniş çark akış kanalı ve üstün hidrolik performansı ile yatay korozyona dayanıklı santrifüj pompalar.
2. Çarkın arka örtüsü, medya sızıntısını azaltabilecek arka bıçak ile donatılmıştır.
3. Değişken ortam taşıma için salmastra gereksinimlerini karşılamak için değişken salmastra tipleri (mekanik salmastra, dinamik salmastra + salmastra mühürü, dinamik salmastra + K-tipi salmastra dahil)
Yapı özelliği
Radyal split, arka kapı, tek kademeli tek emişli santrifüj pompa
Çark: açık çark, yarı açık çark, vorteks çark ve kapalı çark.
Kapalı çark, çok fazlı akış ilkesine göre geniş akışlı bir çark olarak tasarlanmıştır; bu, katı ortamın tıkanmadan geçişine faydalıdır
Çark sırt bıçaklarıyla tasarlanmıştır
ön arka bıçaklar, ortamın pompa girişine doğru geri akmasını önlemek için kullanılır
bıçaklar eksenel kaçak basıncını azaltmak ve eksenel kuvveti dengelemek için kullanılır
Çark milin üzerine, kolay montaj ve demontaj için konik bir fit ile monte edilmiştir.
pervane, pervane somunu ve tespit vidası ile sabitlenir
Uygulama
Organik ve inorganik asitler: nitrik asit, sülfürik asit, hidroklorik asit ve fosforik asit.
Sodyum hidroksit veya sodyum karbonat vb. Alkalin çözelti.
Organik bileşikler ve diğer aşındırıcı hammaddeler ve ürünler.
Teknik parametre
model | Temiz Su Performansı | ||||||
akış (m3 / h) | kafa (m) | hız (r / dak) | maksimum verim (%) | NPSH (NPSHR) m | pompa kafası ağırlığı KİLOGRAM | şaft bileşeni | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
Çalışma özellikleri
Akış : 8-1000m3 / h
Kafa : 15-120m
Döndürme Hızı : <1500rpm
Basınç : 1.6MPa
Sıcaklık : -50 ℃ -130 ℃
Motoe Gücü : 5.5-315KW
yapı
* 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |

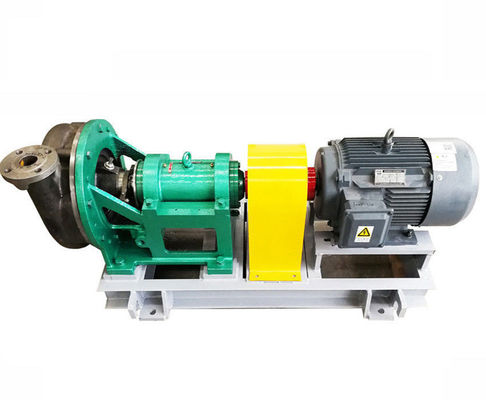

Ürün resmi
prosedür
Paketleme ve Nakliye
OEM | Kabul edilebilir |
Adedi | 1 Takım |
Fiyat | tartışılabilir |
Liman | Şanghay |
Ödeme | T / T, L / C, Batı Birliği |
paketleme | İhracat tahta sandık veya müşterinin isteği |
Teslimat süresi | Sipariş miktarına göre 40 gün |
Nakliye | Deniz, hava, tren |
