Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Teorisi: | Santrifüj pompa | Max akış: | 1000m 3/h |
|---|---|---|---|
| Max Başkanı: | 120m | Basınç: | 1.6Mpa |
| Sıcaklık: | -50-130 ℃ | Renk: | özelleştirilmiş |
| Standart veya standart olmayan: | Standart | Adı: | Yüksek Verimli Santrifüj Tek Kademeli Yatay Eksenel Bölünmüş Döküm Kimyasal Pompa |
| Yapısı: | Tek kademeli pompa | ||
| Vurgulamak: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||
Endüstriyel Ağır Hizmet Tipi Yatay Santrifüj Pompa, Korozyon Önleyici Kimyasal Pompa
Ürün Açıklaması
yapı
| * 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
| 2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
| * 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
| 4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
| * 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
| * 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
| 7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Performans verisi
| Kapasite: | 8 ~ 800 m³ / s |
| Başkanı: | 10 ~ 90 m |
| Maksimum Verimlilik: | % 70 |
| Çap: | 200 mm ~ 470 milyondan |
| NPSH: | 1,4 ~ 4.5m |
| İzin verilen maksimum motor gücü: | 315 kw |
| İzin verilen maksimum parçacık boyutu: | 20 mm |
| Mühür Türü: | Mekanik salmastra / dinamik salmastra / salmastra |
| Pompa Ağırlığı: | 3000kg kadar |
| RPM: | 1450 dev / dak |
| Malzeme: | Metal (çalışma şartlarına göre) |
Özellikler
korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa
mevcut genel yapı: dirsek desteği ve arka kapı formu
bakım güvenli ve uygun
mükemmel değiştirilebilirlik
HG20592-2000PN16Mpa standardını takip ediyor
ayrılmaz döküm çarkı
pompa gövdesi geniş akış kanalı tasarımı benimser
yüksek katı madde içeriği, yüksek viskozite ve kolay kristalleşme ortamı için uygun
Yapı açıklaması
Yatak gövdesi braketi
WD pompa yatak gövdesi braketi, yeterli rijitlik ve belirli şok emilimine sahip dökme demir (HT200, HT250) çerçeve yapısıdır, rolü pompa gövdesi ve yatak gövdesini desteklemektir.
Rulman gövdesi
Yatak gövdesi, pompa milinin radyal ve eksenel kuvvetlerini desteklemek için rulmanlarla donatılmıştır. WD pompası, eksenel ve radyal kuvvetlere dayanacak şekilde, kaplin tarafında iki adet tek sıralı eğik bilyalı rulman ile donatılmıştır. Radyal kuvvetlere dayanacak şekilde pompa tarafına tek bir sıra silindirik makaralı rulman monte edilmiştir. Ortamın veya diğer sıvıların ön yatağa girmesini önlemek için ön yatak rakorunun ön ucuna bir 316L su tutucu plaka yerleştirilir.
Teknik parametre
model | Temiz Su Performansı | ||||||
akış (m3 / h) | kafa (m) | hız (r / dak) | maksimum verim (%) | NPSH (NPSHR) m | pompa kafası ağırlığı KİLOGRAM | şaft bileşeni | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

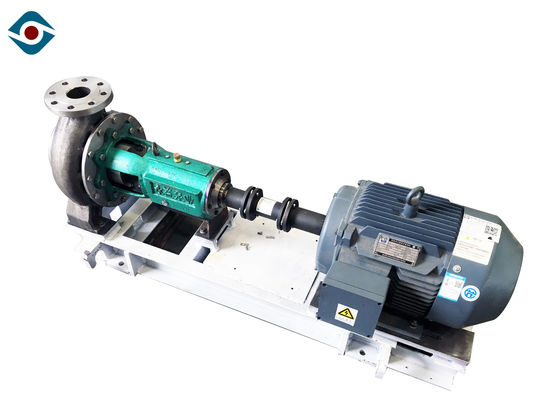

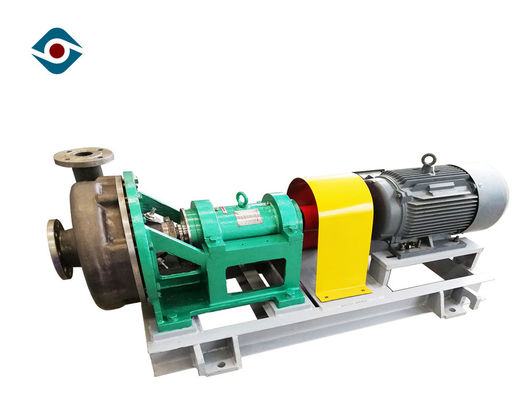

ürün gösterimi
Alanların Uygulanması
Günlük kimyasallar | Yüz Köpüğü, Saç Jölesi, Saç Boyaları, Diş Macunu, Şampuan, Ayakkabı Boyası, Cosmestics vb. |
Eczane | Beslenme Sıvısı, Geleneksel Çin Patent Tıbbı, İlaç Gresi, Biyolojik Ürünler vb. |
Kimyasal endüstri | Yağ, Çözücü, Reçine, Boya, Pigment, Yağ Ajan vb. |
Diğer sanayi | Yapı Endüstrisi, Plastik Endüstrisi, Tekstil Endüstrisi, Kömür Yüzdürme Maddesi vb. |
SSS
1. Q: eğer bir üretici veya ticaret şirketi mısınız?
A: biz 1995 yılında kurulan bir üretici, kimyasal proses pompası ve 20 yıldan fazla tecrübesi ile enerji tasarrufu karıştırıcı profesyonel üreticisi.
2. Q: Teslim süresi nedir?
A: toplu sipariş mevduat aldıktan sonra 40 iş günü içinde sevk edilecektir.
3. S: Garanti hizmet politikanız nedir?
A: tüm ürünler için 12 Ay ve bazı ürünler garanti 24 ay.
4. Soru: Teklif için ne gibi bilgiler sunmam gerekiyor?
A: Orta: ____________ PH: ________
Özgül Ağırlık: _______ Sıcaklık: _________
Kapasite / Akış: ________ m3 / h Kafa: _________m
Voltaj: ____________V Frekans: _________Hz
Güç: _____________ KW
5. Q: minimum miktar nedir?
A: Bir set de bize karşılandı.
