Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Teorisi: | Santrifüj pompa | akış: | 8-1000m3 / h |
---|---|---|---|
kafa: | 15-120m | Basınç: | 1.6Mpa |
Sıcaklık: | -50-130 ℃ | Hız: | 1500 rpm'de |
sıvı: | Asit ve Alkaliler | Marka: | Chengdu yongyi |
Renk: | özelleştirilmiş | OEM: | Hoşgeldiniz |
Vurgulamak: | horizontal high pressure centrifugal pump,horizontal split case centrifugal pump |

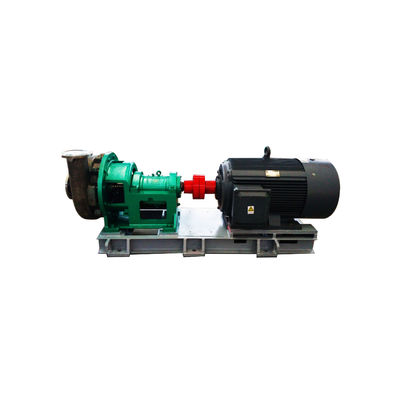

Asit ve Alkaliler İçin Korozyona Dayanıklı Yatay Tek Kademeli Santrifüj Pompa
Özellikleri veri
Çap: 200mm ~ 470mm
Kapasite: 8 ~ 800 m³ / s
Kafa: 10 ~ 90 m
NPSH: 1,4m ~ 4,5m
Maksimum Verimlilik:% 70
Conta Tipi: Mekanik salmastra / dinamik mühür / paketleme mühür
Pompa Ağırlığı: 3000kg'a kadar
RPM: 1450 dev / dak
Malzeme: Aşındırıcı metal direnç
Maksimum Motor Gücü: 315 kw
yapı
* 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |

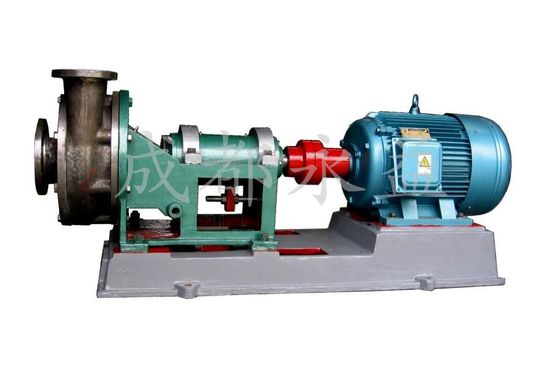

Ürün resmi
Yapı Özelliği / Avantajı:
Radyal split, arka kapı, tek kademeli tek emişli santrifüj pompa
Çark çok tiplere sahiptir: kapalı, yarı açık, tamamen açık, dönen bir yapı
Geri bıçaklar, eksenel kuvvetleri dengelemek ve katı parçacıkların contaya girmesini önlemek için kullanılır
Pompanın sesi bir emme ucu, teğet bir çıkış ve bir konsol destek yapısıdır.
Yatak gövdesi gres veya yağ ile yağlanır
Salmastralar mekanik salmastralar veya çark yardımcısı + salmastra dinamik salmastralar olabilir.
Çark Özelliği
1) Çark, açık çark, yarı açık çark, vorteks çark ve kapalı çark olarak tasarlanmıştır.
2) Kapalı çark, çok fazlı akış ilkesine göre geniş akışlı bir çark olarak tasarlanmıştır; bu, katı ortamın tıkanmadan geçişine faydalı
3) Çark, arka bıçaklarla tasarlanmıştır ve ortamın pompa girişine doğru geri akmasını önlemek için ön sırt bıçakları kullanılır.
4) Bıçaklar, eksenel kaçak basıncını azaltmak ve eksenel kuvveti dengelemek için kullanılır.
5) Çark mil üzerinde, kolay montaj ve sökme işlemleri için konik bir fit ile monte edilir.
6) Çark, çark somunu ve kilitleme vidası ile sabitlenir.
Uygulama
Alkali endüstrisi: kalsine soda, amonyak ve soda üretimi için ana amonyak brin likörü, kloralkali, klor ürünleri, klorat, hipoklorit vb. Üretimi için kostik alkali
Demir dışı metalurji: elektrolize bakır ve nikelin elektroliti, kobalt üretimi için asit sisi / likörü, çinko üretimi için cevher hamuru, vanadyum üretimi için amonyum vanadat ve asit tiyoüre sıvısı için sıvı üretimi.
Çelik endüstrisi: kaplama, asit yıkama,
atık asit arıtma. Asit endüstrisi: nitrik asit, sülfürik asit, hidroklorik asit, fosforik asit, asetik asit vs.
Petrokimya: Petrol rafine edilmiş aldehitler, alkit | benzen üretimi.
Sentetik elyaf ve plastik endüstrisi: polyester elyaf ve PVC üretimi, dokuma ve boyanması.
Kağıt yapımı: kaynatma sıvısı hamuru ve ağartma sıvısı.
Kimyasal gübre endüstrisi: üre ve amonyum nitrat üretimi.
İlaç: ilaç ve böcek ilacı üretimi.
Çevrenin korunması: asit sisi / likörü taşınıyor.
İlgili kişi: Cecile
Tel: 0086-19180408652
