Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Teorisi: | Santrifüj pompa | Max akış: | 364m3 / saat |
|---|---|---|---|
| Max Başkanı: | 58m | Malzeme: | Aşındırıcı Direnç Malzemesi |
| Yakıt: | Elektrik | Renk: | özelleştirilmiş |
| Gerilim: | 380V / 660V / 1140V | Yapısı: | Tek kademeli pompa |
| Ürün adı: | Dalgıç Kanalizasyon Karter Çamur Pompası Dalgıç Bulamaç Pompası | ||
| Vurgulamak: | dikey karter pompası,dikey kanalizasyon pompası |
||

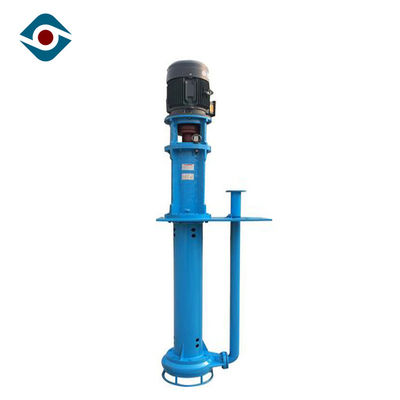

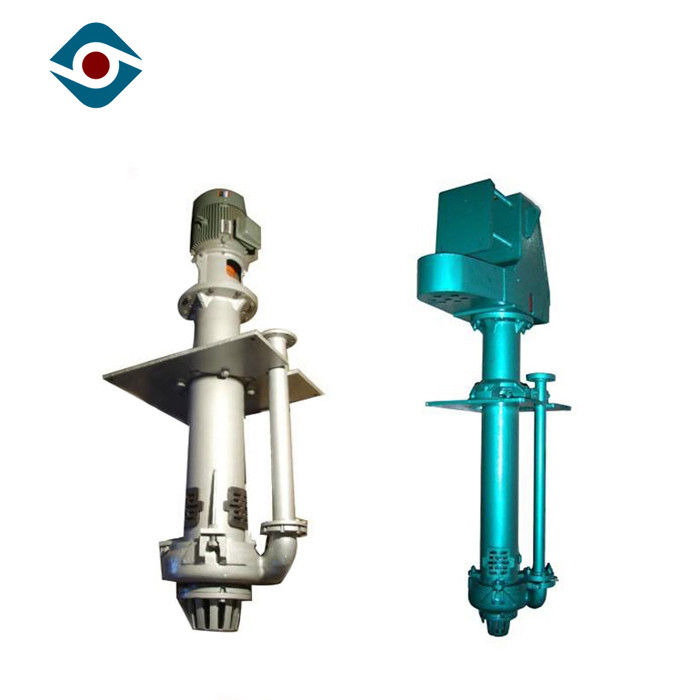

Aşındırıcı Çamur Emme İçin Endüstriyel Uzun Şaft Dikey Bulamaç Pompası / Kum Pompası
Ürün Özellikleri
Tamamen elastomer kaplı veya sert metal takılı
Çift emişli yarı açık çark
Batık yatak veya ambalaj yok
İsteğe bağlı gömme çark ve emme karıştırıcısı mevcut
MPV modelleri korozyon direnci için tam kauçuk kaplamaya sahiptir
Yetersiz emiş görevlerinde çalıştırılabilir
Parametre aralığı
| isim | ZJL serisi Dikey Bulamaç Pompası |
| kafa | 4 ~ 60 m |
| Kapasite | 6 ~ 364m³ / s |
| Deşarj boyutu | 40 mm ~ 200 mm |
| Giriş boyutu | 50mm ~ 250 mm |
| Maksimum Verimlilik | % 70 |
| NPSH | 1,4 ~ 3,5 |
| İzin verilen maksimum motor gücü | 315 kw |
| Çap | 200 mm ~ 470 milyondan |
Ürün Açıklaması
ZJL serisi dikey bulamaç pompaları, tek kademeli tek emme santrifüj bulamaç pompasıdır. ZJL serisi pompalar iki fazlı akışkanlar teorisine uygundur ve toplam kaybı en aza indirgeme prensibine göre tasarlanmıştır. Akış geçişi bileşenlerinin geometrik şekli ortamın akış durumu için uygundur. Bu şekilde, girdap ve çarpmanın gerçekleştiği parçalar arasındaki hidrolik kayıp, akış kanalı bileşenlerinin aşınmasının azalması için azaltılır; su verimliliği artar; çalışan sesler ve titreşim azaltılır. Yüksek aşınma direnci, korozyon direnci ve darbe dayanımı yüksek kromlu alaşım, akış ömrünü artırmak için servis ömrünü uzatmak için kullanılır.
Malzeme
Açıklama | Standart malzeme | Malzeme Seçenekleri |
şaft | 4140 Hafif Çelik | İstek üzerine |
Rulman yatağı | Dökme demir | |
sütun | Hafif çelik | |
Üst süzgeç | Silgi | Dökme demir |
Alt süzgeç | Dökme demir | |
Geri Astar | % 27 Krom Beyaz Demir | |
Pompa muhafazası | % 27 Krom Beyaz Demir | Kauçuk Kaplı Beyaz Demir |
Çark | % 27 Krom Beyaz Demir | Silgi |
Boşaltım borusu | Hafif çelik | Kauçuk Çizgili Hafif Çelik / Kompozit |
Adaptör Plakası | Hafif çelik |
Teknik parametre
model | Temiz Su Performansı | Destek motor | |||||
Döner hız n | Akış S | kafa 'H | Şaft gücü baba | etki η | |||
| dev / dak | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58,9 | ||||
| 239 | 34.1 | 45.1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46,8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41,6 | 31.0 | 56,5 | ||||
| 157 | 36,5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kw | |
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43.4 | 28,8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42,7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45,8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26,0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30,3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30,3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15.7 | 31,2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31,2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34,9 | Y112M-4 V1 380V 4kw | |
| 24,7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6 | 2.0 | 31,2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34,9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31,2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30,5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21,5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27,9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6 | 6.8 | 0.4 | 27,9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||

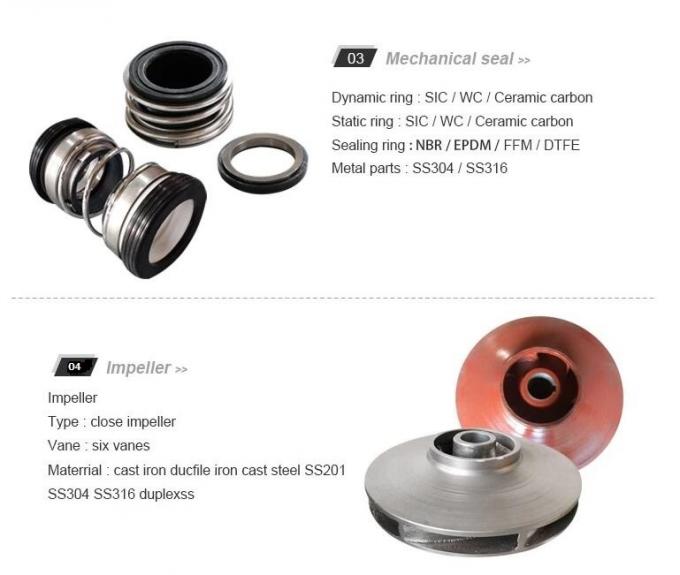

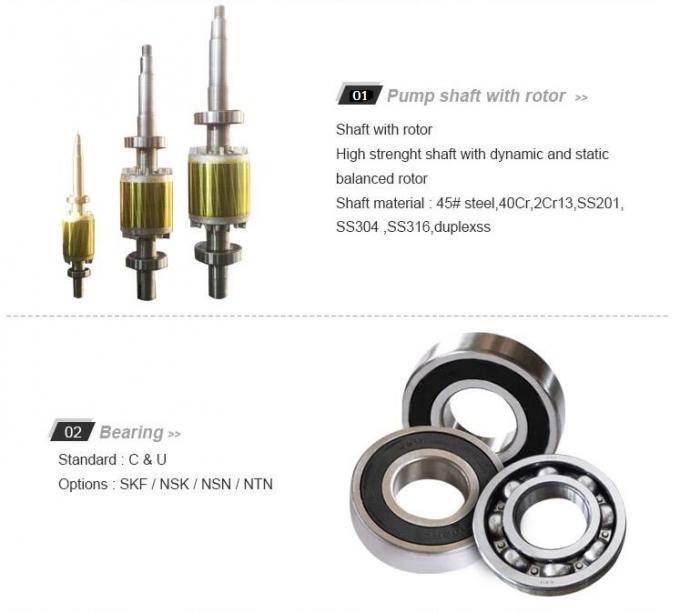

Ürün ve Detaylar
