Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Teorisi: | Santrifüj pompa | Max akış: | 364m3 / saat |
|---|---|---|---|
| Max Başkanı: | 58m | Malzeme: | Aşındırıcı Direnç Malzemesi |
| Yakıt: | Elektrik | Renk: | özelleştirilmiş |
| Gerilim: | 380V / 660V / 1140V | Yapısı: | Tek kademeli pompa |
| Ürün adı: | Dalgıç Kanalizasyon Karter Çamur Pompası Dalgıç Bulamaç Pompası | ||
| Vurgulamak: | vertical sump pump,industrial slurry pumps |
||
Aşındırıcı Bulamaç Pompası Emme Çamuru Araştırması Sualtı Dikey Bulamaç Pompaları
Ürün Açıklaması
ZJL serisi dikey bulamaç pompaları, tek kademeli tek emme santrifüj bulamaç pompasıdır. ZJL serisi pompalar iki fazlı akışkanlar teorisine uygundur ve toplam kaybı en aza indirgeme prensibine göre tasarlanmıştır. Akış geçişi bileşenlerinin geometrik şekli ortamın akış durumu için uygundur. Bu şekilde, girdap ve çarpmanın gerçekleştiği parçalar arasındaki hidrolik kayıp, akış kanalı bileşenlerinin aşınmasının azalması için azaltılır; su verimliliği artar; çalışan sesler ve titreşim azaltılır. Yüksek aşınma direnci, korozyon direnci ve darbe dayanımı yüksek kromlu alaşım, akış ömrünü artırmak için servis ömrünü uzatmak için kullanılır.
Ana kullanım
· Madencilik |
· Sivil inşaat |
· Endüstri |
· Kömür Hazırlama |
· Maden işleme |
· Kimyasal Hazırlama |
Ürün Özellikleri
1 Akış geçişi bileşenleri: bu tip pompalar aşınmaya dayanıklı metal kullanır, çark aşınmaya dayanıklı metal veya lastik kullanır.
2 Yatak bileşenleri: Gres yağı kullanıyoruz. Cüruf bulamaç havuzu sıvı yüksekliğine göre, farklı uzunluklarda pompa şaftı veya emme borusu seçilebilir.
3 Sızdırmazlık: Herhangi bir salmastra veya salmastra suyu gerektirmez. Emme hacminde yetersiz durumda da normalde aşağıda çalışabilir.
Teknik parametre
model | Berrak Su Performansı | Destek motor | |||||
Döner hız n | Akış S | kafa 'H | Şaft gücü baba | etki η | |||
| dev / dak | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58,9 | ||||
| 239 | 34.1 | 45.1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46,8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41,6 | 31.0 | 56,5 | ||||
| 157 | 36,5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kw | |
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43.4 | 28,8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42,7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45,8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26,0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30,3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30,3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15.7 | 31,2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31,2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34,9 | Y112M-4 V1 380V 4kw | |
| 24,7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6 | 2.0 | 31,2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34,9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31,2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30,5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21,5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27,9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6 | 6.8 | 0.4 | 27,9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
yapı
| 1 | Volute kılıfı | 2 | destek | 3 | Motor tabanı |
| 4 | Çark | 5 | Sol destek plakası | 6 | Boşaltım borusu |
| 7 | Arka astar plakası | 8 | Rulman gövdesi | 9 | Doğru destek plakası |

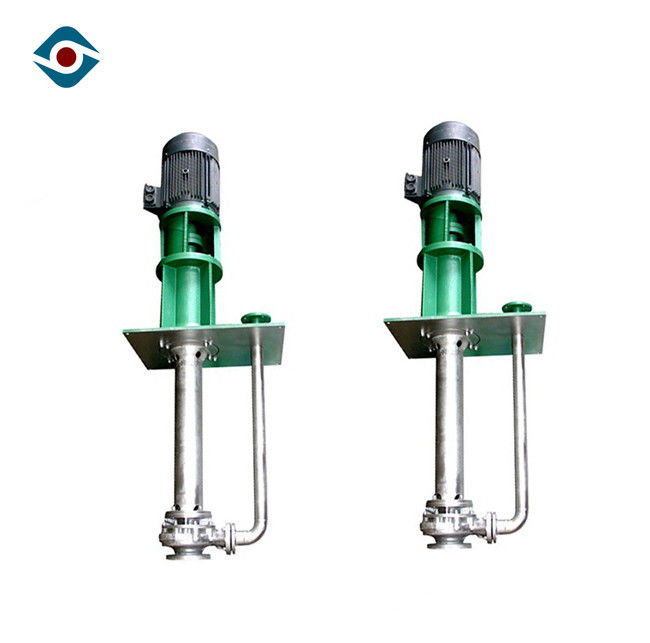

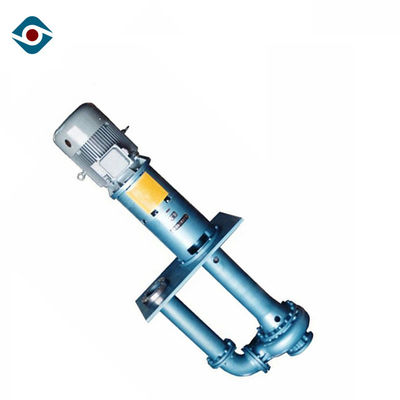

Ürün resmi
Kurulum boyutu
