Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Max kapasite: | 364m 3 / s | Max Kafa: | 58m |
|---|---|---|---|
| Motor gücü: | 160KW'dan az | Renk: | özelleştirilmiş |
| Gerilim: | 380V / 660V / 1140V | Yapısı: | Dikey Pompa |
| Performans: | Aşınma Pompası | ||
| Vurgulamak: | vertical sewage pump,industrial slurry pumps |
||

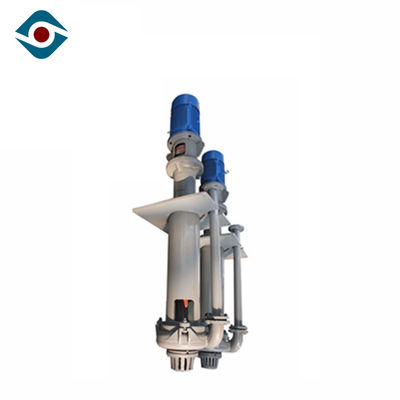

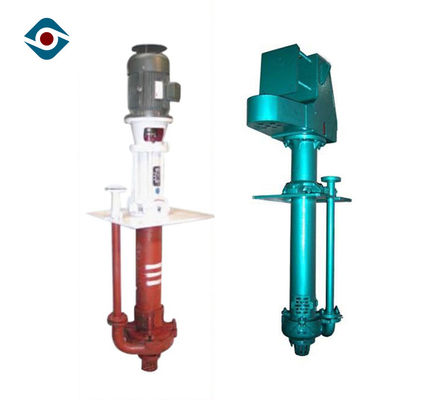

Dikey Santrifüj Dalgıç Bulamaç Pompası, Dikey Türbin Pompası Tek Kademeli
Ana Kullanım
1. altın madenciliği, bakır madenciliği, kömür madenciliği, demir madenciliği, kalay madenciliği, kum madenciliği, vb gibi madencilik Birçok türde.
2. alümina fabrika gibi Birçok türde, kömür fabrikası, suger fabrika, kimyasal fabrika, su arıtma fabrikası. Ritim fabrika ve böylece.
3. Mineral, nehir kumu tarama, kum güçlendirici uygulaması, Cevher hazırlama ve susuzlaştırma işleri.
Parametre Aralığı
ad | ZJL serisi Dikey Bulamaç Pompası |
baş | 4 ~ 60 m |
Kapasite | 6 ~ 364m³ / s |
Deşarj Boyutu | 40 mm ~ 200 mm |
Giriş Boyutu | 50mm ~ 250 mm |
Maksimum Verimlilik | % 70 |
NPSH | 1,4 ~ 3,5 |
İzin Verilen Maksimum Motor Gücü | 315 kW |
Çap | 200 mm ~ 470 milyondan |
Ürün Özellikleri
Konsol Yapısı | Standart ZJL pompaları, 2400 mm uzunluğa kadar dirsekli bir mile sahiptir. Dirsekli mil, şaft sızdırmazlığı gerekmediği ve tahrik ucu yataklarının pompalanan herhangi bir ürünle temas etmediği anlamına gelir. Bu, rulman arızası riskini azaltır ve pompaların aşınma ömrünü uzatır. |
| Islak uç bileşenleri, yüksek aşınma direnci ve minimum korozyon ile servis ömrü için yüksek kaliteli% 27 krom beyaz demir veya kauçuk kaplı çelikten üretilmiştir. Ağır hizmet tipi tasarım, yüksek yoğunluklu ve aşındırıcı bulamaçları pompalayabilir ve çarkın büyük pasajları, geniş parçacıkların geniş bir madencilik, işleme ve ağır endüstriyel uygulamalarda tıkanıklık olmadan transferine izin verir. Ağır hizmet tipi uygulamalara uygun ıslak uç saplama mili seçenekleri mevcuttur. |
Kolon ve Boşaltma Boruları | Kolon ve deşarj boruları operatörlerin gereksinimlerini karşılamak için çeşitli malzemelerden temin edilebilir. Standart seçenekler arasında yumuşak çelik ve kauçuk kaplı yumuşak çelik bulunur. Kompozit seçenekler mevcuttur. |
Güç kaynağı | Pompalar, elektrik motorları veya ayarlanan hız veya değişken hız çalışmasıyla kayış tahriki kullanılarak doğrudan tahrik edilebilir. |
Malzeme
Açıklama | Standart Malzeme | Malzeme Seçenekleri |
şaft | 4140 Yumuşak Çelik | İstek üzerine sağlanabilir |
Rulman yatağı | Dökme Demir | |
sütun | Hafif Çelik | |
Üst Süzgeç | Silgi | Dökme Demir |
Alt Süzgeç | Dökme Demir | |
Arka Astar | % 27 Krom Beyaz Demir | |
Pompa muhafazası | % 27 Krom Beyaz Demir | Kauçuk Kaplı Beyaz Demir |
Çark | % 27 Krom Beyaz Demir | Silgi |
Boşaltım borusu | Hafif Çelik | Kauçuk Kaplı Yumuşak Çelik / Kompozit |
Adaptör Plakası | Hafif Çelik |
yapı
| 1 | Kıvrımlı muhafaza | 2 | destek | 3 | Motor tabanı |
| 4 | Çark | 5 | Sol destek plakası | 6 | Boşaltım borusu |
| 7 | Arka kaplama plakası | 8 | Rulman gövdesi | 9 | Sağ destek plakası |
Kalite kontrol
Muhafaza kimyasal içeriğini her bir fırın için spektrometre ile test ediyoruz. Ana parçalar için malzeme testi sertifikası verilebilir.
Her pompa için hidralik statik basınç testi yaptık. Hidralik test raporu sağlanabilir.
Bulamaç pompası için, biz sadece staic denge testi yapmak; Her API610 ve Kimyasal pompa için dinamik denge testi yapacağız. Denge testi raporu verilebilir.
Teslimattan önce her pompa için performans testi yapacağız, kapasite, kafa, pompa hızı, verimlilik, NPSHr, Titreşim pompası gürültüsü ve rulman sıcaklığını test edeceğiz. Rapor verilebilir.
