Teorisi: | Santrifüj | akış: | Maksimum 2000m3 / s |
---|---|---|---|
kafa: | Maksimum 160m | Hız: | 1450 veya 2900rpm |
Özelliği: | Yüksek performans | Frekans: | 50hz veya 60hz |
Verimliliği: | Maksimum% 65 | ||
Vurgulamak: | santrifüj kimyasal işlem pompaları,endüstriyel işlem pompaları |

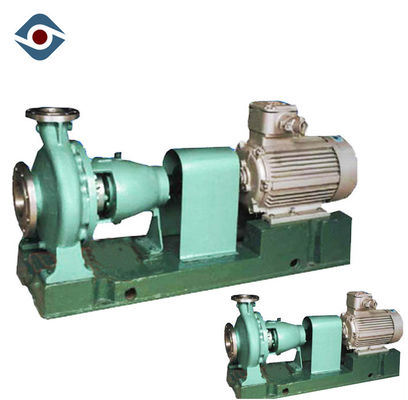

Sprey Boya Prosesi için Yüksek Performanslı Güçlü Oksidasyon Direnci Kimyasal Santrifüj Pompa
Tek kademeli, tek emişli yatay konsol santrifüj pompa
Emiş yatay, deşarj dikeydir ve her ikisi de pompa gövdesi ile birlikte dökülür.
Pompa gövdesi radyal bölünmüş kıvrımlı bir pompadır ve ankraj ile desteklenir.
Pompanın eksenel kuvvetini dengelemenin iki yolu vardır: çarkın nominal çapı 250 mm'den küçük veya eşit olduğunda, arka bıçak kuvveti dengelemek için kullanılır; çarkın nominal çapı 315 mm'den büyük veya ona eşit olduğunda, gücü dengelemek için sızdırmazlık halkası ve denge deliği kullanılır. Kalan eksenel kuvvet, bir dizi eğik bilyalı rulman tarafından emilir.
Model ve Parametre
model | Nominal Hız n = 2900r / dak | Anma Hızı n = 1450r / dak | |||||||||||||
Çark | Akış Q (m3 / h) | baş 'H (m) | Bağıl Yoğunluk ρ = 1.00 | Bağıl Yoğunluk ρ = 1.84 | Çark | Akış (m3 / h) | Kafa H (m) | Bağıl Yoğunluk ρ = 1.00 | Bağıl Yoğunluk ρ = 1.84 | ||||||
Motor Gücü ve Modeli | Motor Gücü ve Modeli | ||||||||||||||
kw | kw | kw | kw | ||||||||||||
YCZ80 / 250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ80 / 315 | bir | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | bir | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
N- | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ80 / 400 | bir | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225m-4 | |||||||||||
D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ100 / 200 | bir | 230 | 45 | 45 | 225m-2 | 75 | 280S-2 | bir | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225m-2 | C | 90 | 8 | 4 | 112m-4 | 7.5 | 132M-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ100 / 250 | bir | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | bir | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N- | 200 | 52 | 45 | 225m-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ100 / 315 | bir | 270 | 135 | 160 | 315L1-2 | bir | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N- | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 |

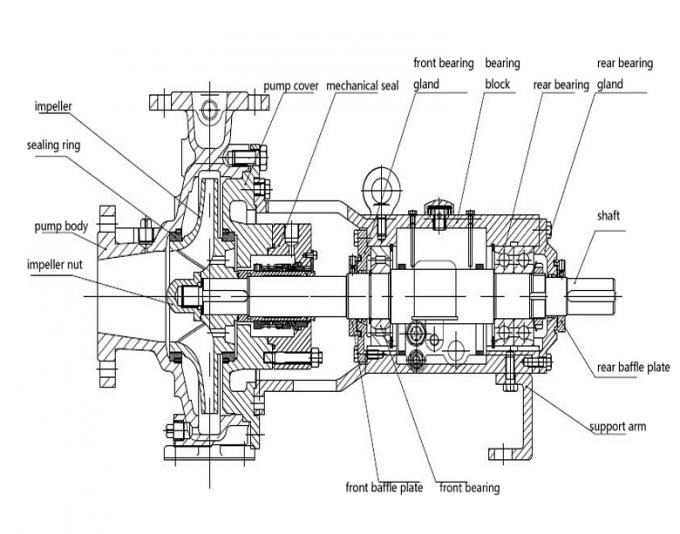

Yapı Tasarım Özelliği
1. İntegral döküm kapalı pervane: Pervane, eksenel itme ve sızdırmazlık haznesi basıncını azaltabilen, rulman ömrünü uzatabilen arka bıçak veya denge deliğine sahiptir.
2. Silindirik makaralı ve eğik bilyalı rulmanlar: daha büyük radyal yük ve eksenel yük taşıyor ve pompa milinin genel sertliğini güçlendirir.
3. Yağ depolama odası, sabit yağ seviye göstergesi ve hava havalandırma tapası: rulman yağlama ve soğutma sağlamak

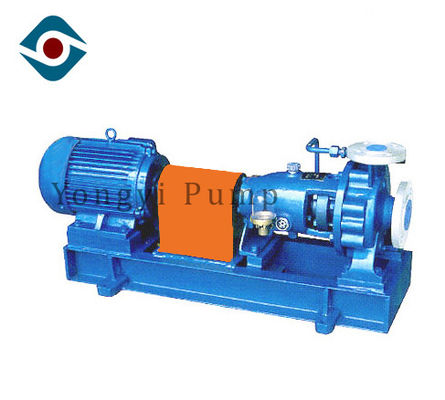

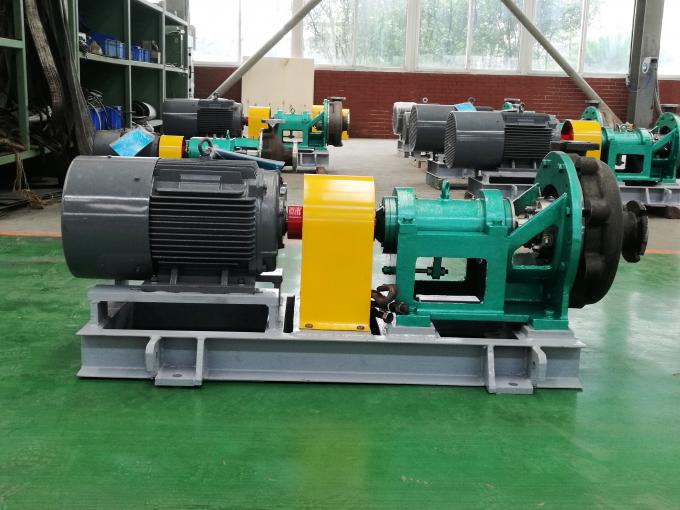

Ürün resmi

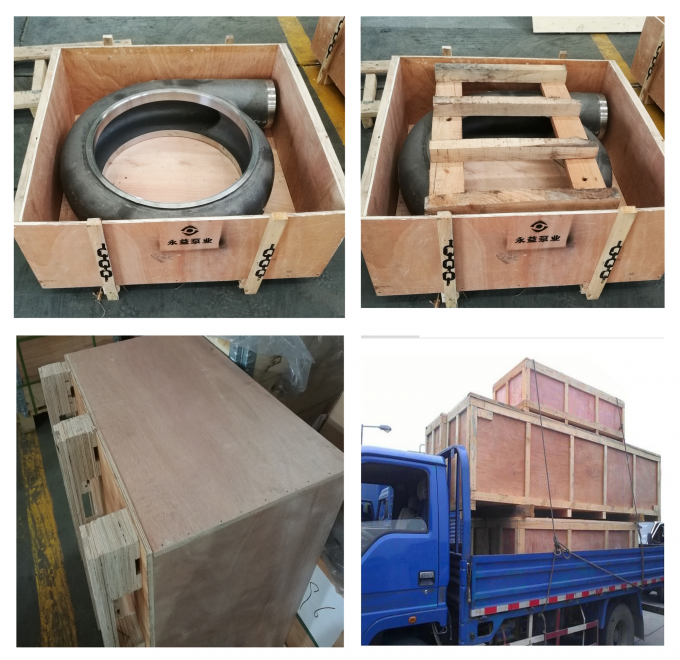

paket
Makineyi uzun mesafeli teslimat sırasında hasara karşı korumak için fümigasyon gerektirmeyen tahta sandık var.
