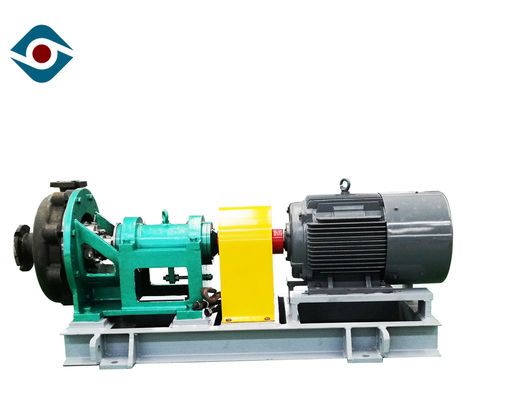

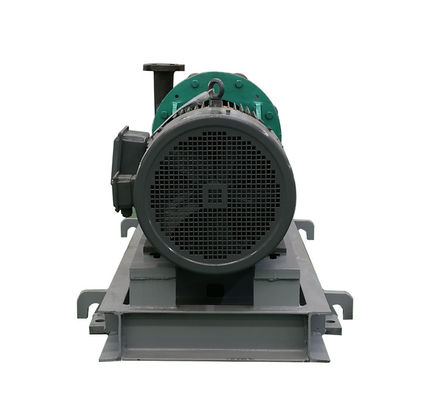

Açık Tip Geri Çekmeli Santrifüj Kendinden Emişli Pompalar Yatay Kurulum

Açık Tip Geri Çekilebilir Yatay Kurulum Santrifüj Kendinden emişli Pompalar

İşlem Verileri

Deşarj Boyutu: 20mm ~ 250mm

Giriş Boyutu: 32mm ~ 300mm

Kapasite: 4 ~ 2000m³ / h

Baş: 2 ~ 160 milyon

Maksimum Verimlilik: 65%

NPSH: 0m ~ 3.5m

Pervane Tipi: kapalı / yarı açık

Devri: 1450r / dak ~ 2900rpm

İnşaat

• salmastralar veya mekanik salmastralar
• yatay kurulum
• Nominal Çap: DN32 ～ DN300
• kire dayanıklı açık pervane
• Çarkın boşluğu dışarıdan en iyi şekilde ayarlanabilir
• yatay emme ve dikey tahliye
• radyal split sarmal pompa

Malzeme

• Kademeli Gri Dökme Demir Karbon Çelik (Wcb)
• Alaşımlı Çelik Cf8
• Cf8m Cf3
• Cf3m (Ss-316l) Alaşım 20
• Cd4mcu. Cd4mcu. Nickle Ni-Alloys Nikel Ni-Alaşımları
• Ni-Direnç 2-1nicl
• R55 Hastelloy- S / B
• Gun Metal / Bronz

Yapı Özelliği

• ISO5199 ve GB / T5656 standartları

• gelişmiş bir hidrolik model, daha yüksek verimlilik

• yüksek çok yönlülük ve geniş uygulama aralığı

• geri çekme tasarımı: bakım ve onarım maliyetlerini azaltın

• değiştirilebilir parçalar

• GB / T9113.1-2000PN2.5MPa standart flanş

ayrıntılar

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. Pompa Muhafazası: kıvrımlı kasa tasarımı, entegre ayaklı radyal ayrılma, boru hattı yüklerine mükemmel direnç ve gelişmiş güvenilirlik sağlar. The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. Çekilebilir tasarım, motorun geçit izolatörünü etkilemeden döner elemanın sökülmesini mümkün kılar.

Impeller: Inpleller is inblock cast. Pervane: Inpleller inblock dökümdür. There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; Pompanın eksenel kuvvetini dengelemenin iki yolu vardır: çarkın nominal çapı 250 mm'den küçük veya ona eşit olduğunda, arka bıçak kuvveti dengelemek için kullanılır; when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. çarkın nominal çapı 315 mm'den büyük veya ona eşit olduğunda, gücü dengelemek için sızdırmazlık halkası ve denge deliği kullanılır. The residual axial force is absorbed by a set of angular contact ball bearings. Kalan eksenel kuvvet, bir dizi eğik bilyalı rulman tarafından emilir.

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. Salmastra: Salmastra boşluğunun boyutu, çeşitli salmastra tiplerinin gereksinimlerini karşılar. Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. Ambalaj mühür, tek uç mekanik mühür, basınç çift mühür, basınçsız çift mühür, ve kartuş mekanik mühür kullanılabilir müşterilerin ihtiyacını karşılamak için.
