Max akış: | 1000m 3/h | Max Başkanı: | 120m |
---|---|---|---|
Görünüm: | özelleştirilmiş | Yapısı: | Tek kademeli |
Gerilim: | 380V | Diğer İsimler: | Asit Pompası |
Vurgulamak: | high pressure chemical pump,electric chemical pump |

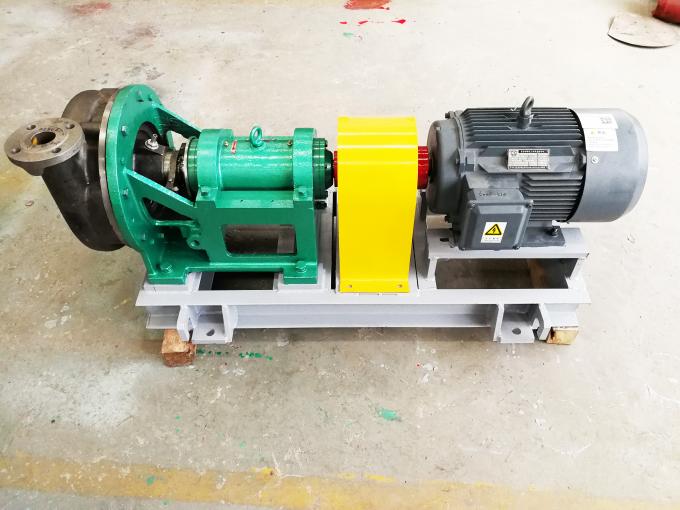

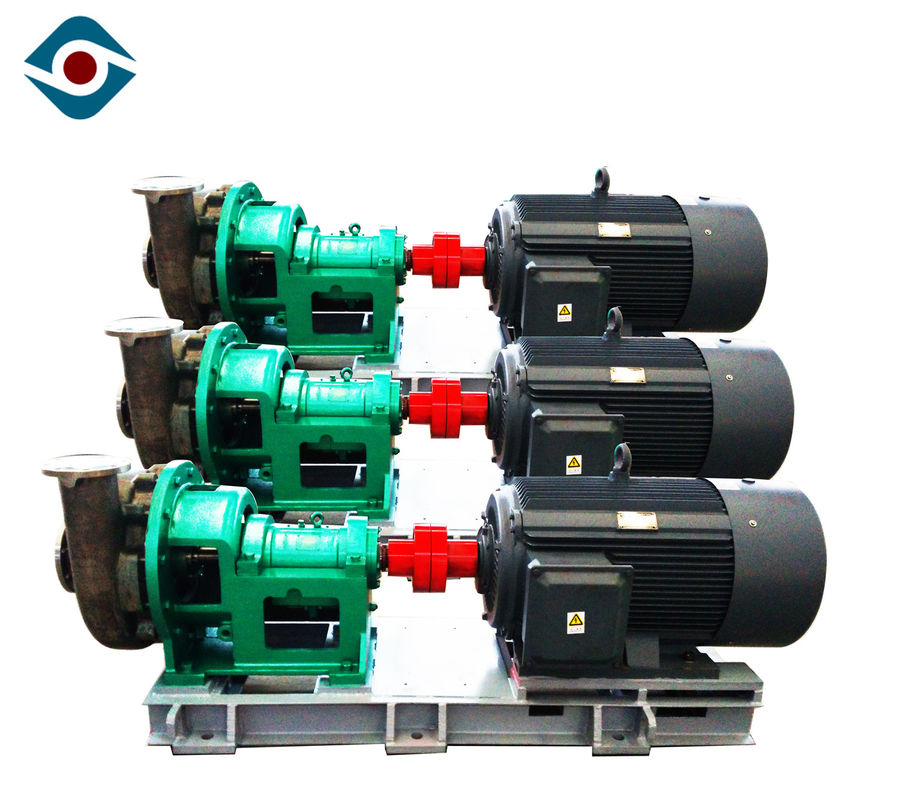

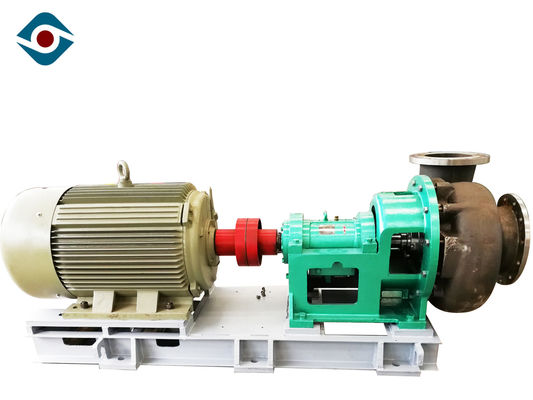

Dubleks Paslanmaz Çelik Güçlü Sülfürik Asit Pompası, Aside Dayanıklı Kimyasal Pompa
yapı
Tek kademeli, tek emişli, konsol tipi kimyasal santrifüj pompa.
Hem ayağa monteli hem de merkeze monteli yapı mevcuttur; Radyal split kasa.
Rulmanlar, yatak muhafazasına monte edilmiş döner kısımdır.
Muhafazanın bir tarafındaki pompa çıkışı.
Mekanik salmastra, salmastra olarak kabul edilir.
Doğrudan pençe tipi kuplajlarla veya esnek kuplajlarla bağlanır.
Pompa Özelliği
Rulman Gövdesi Braketi

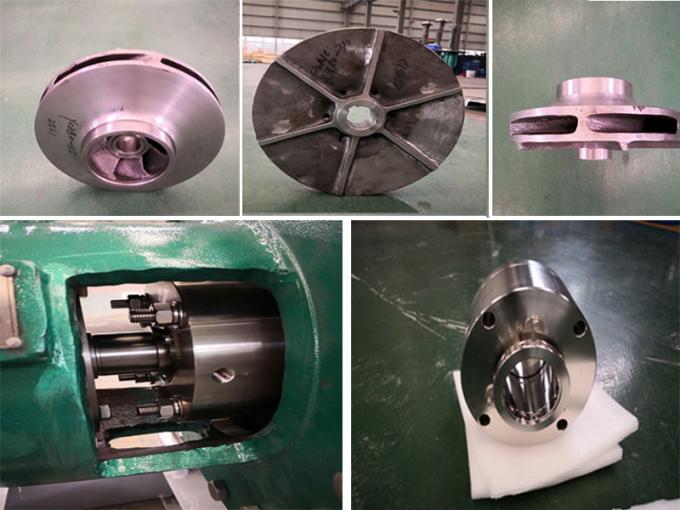

WD pompa yatak gövdesi braketi, yeterli rijitlik ve belirli şok emilimine sahip dökme demir (HT200, HT250) çerçeve yapısıdır, rolü pompa gövdesi ve yatak gövdesini desteklemektir.
Rulman gövdesi
Yatak gövdesi, pompa milinin radyal ve eksenel kuvvetlerini desteklemek için rulmanlarla donatılmıştır. WD pompası, eksenel ve radyal kuvvetlere dayanacak şekilde, kaplin tarafında iki adet tek sıralı eğik bilyalı rulman ile donatılmıştır. Radyal kuvvetlere dayanacak şekilde pompa tarafına tek bir sıra silindirik makaralı rulman monte edilmiştir. Ortamın veya diğer sıvıların ön yatağa girmesini önlemek için ön yatak rakorunun ön ucuna bir 316L su tutucu plaka yerleştirilir.
yapı
* 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
* 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
* 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
* 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Kurulum boyutu
