Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Max akış: | 1000m 3/h | Max Başkanı: | 120m |
|---|---|---|---|
| Renk: | özelleştirilmiş | Hız: | 1450 devir/dakika |
| Uygulama: | Kimya endüstrisi | anahtar kelimeler: | Yatay Kimyasal Pompa |
| Vurgulamak: | yüksek basınçlı kimyasal pompa,elektrikli kimyasal pompa |
||

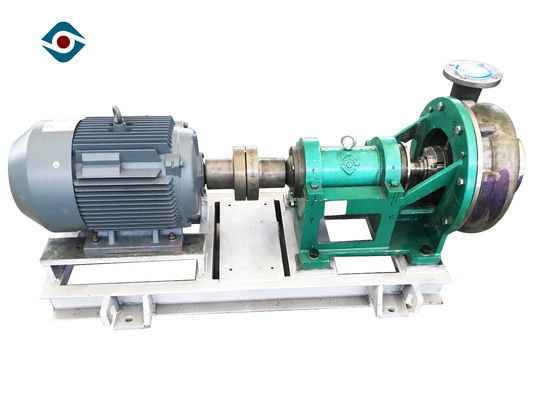

Korozyon Sıvısı İçin Dinamik Conta ile Yüksek Fow Endüstriyel Kimyasal Arıtma Pompası
Kısa Tanıtım
Özellikleri
1. WD serisi korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa mevcut genel yapıyı benimser: braketin desteği ve pompanın sökülmesini ve bakımını güvenli ve rahat kılan braket desteği ve arka kapı formu ve bakım ve onarım maliyeti düşüktür.
2. WD serisi korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa, CAD modüler yapı tasarımı, 20'den fazla model, sadece 5 rulman gövdesi kullanır. Aynı serideki parçalar birbiriyle değiştirilebilir niteliktedir. WD pompalarının giriş ve çıkış flanşları, HG20592-2000PN16Mpa standardını takip eder ve kullanıcı gereksinimlerine göre farklı flanş standartları uygulanabilir.
3. WD serisi korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa, entegre döküm çarkını benimser. Pompa gövdesi, pompayı çalışma koşullarına uyumlu hale getiren ve güçlü pompa geçiş kabiliyetine sahip geniş akış kanalı tasarımını benimser.
4. Özellikle yüksek katı madde içeriği, yüksek viskozite ve kolay kristalleşme ortamı için uygundur. Yüksek verimlilik ve mükemmel anti-kavitasyon performansına sahiptir.
Özellik aralığı
Boşaltma Boyutu: 40mm ~ 200mm
Giriş boyutu: 50mm ~ 250mm
Kapasite: 8 ~ 800 m³ / s
Kafa: 10 ~ 90 m
Maksimum Verimlilik:% 70
NPSH: 1,4m ~ 4,5m
Conta Tipi: mekanik salmastra / dinamik mühür / paketleme mühür
RPM: 1450 dev / dak
yapı
| * 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
| 2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
| * 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
| 4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
| * 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
| * 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
| 7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Ürün Detayları
Çark:
Kapat Çark: Temiz sıvılar için uygundur, sıvılar ince katı tanecikler, ince sıvılar içerir
Açık Çark: Temiz sıvılar için uygundur, sıvılar ince katı tanecikler, aşındırıcı sıvılar, bulamaçlar ve% 8'e varan kıvamda kağıt stoğu içerir.
Mekanik mühür
Çift mekanik salmastra:
Tekli Mekanik Salmastra:
Kurulum boyutu
