Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Akış hızı: | 2000 m3 / saat | Kaldırma Başlığı: | 160 m |
|---|---|---|---|
| Türü: | Bıçak pompası | Gerilim: | 220V'den fazla |
| Adı: | Kendinden Emişli Pompa | Seal Tipi: | Mekanik salmastra / salmastra |
| Çalışma basıncı: | 2.5MPa | ||
| Vurgulamak: | santrifüj kimyasal işlem pompaları,kimyasal transfer pompaları |
||

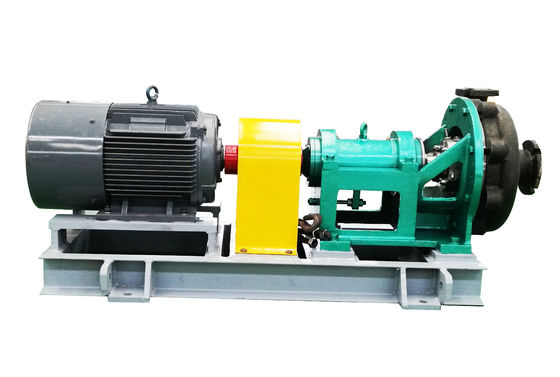

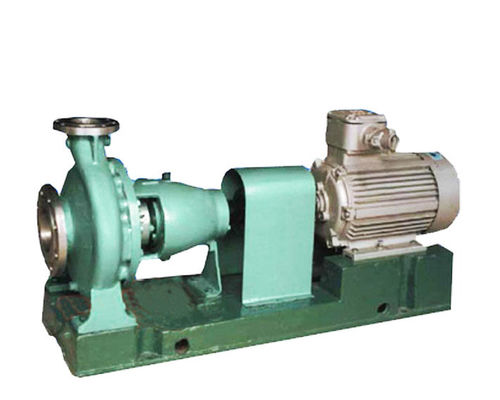

Yüksek Sıcaklık Kimyasalları İçin Yüksek Hızlı Korozyona Dayanıklı Kendinden Emişli Santrifüj Pompa
İşlem veri
Performans tablosu
| model | Anma Hızı n = 2900r / dak | Anma Hızı = 1450r / dak | |||||||||||||
| Çark | Kapasite Q (m3 / h) | baş 'H (m) | Bağıl Yoğunluk ρ = 1.00 | Bağıl Yoğunluk ρ = 1.84 | Çark | Kapasite (m3 / h) | H kafa (m) | Bağıl Yoğunlukρ = 1.00 | Bağıl Yoğunlukρ = 1.84 | ||||||
| Motor Gücü ve Modeli | Motor Gücü ve Modeli | ||||||||||||||
| kw | kw | kw | kw | ||||||||||||
| YCZ80 / 250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80 / 315 | bir | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | bir | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| N- | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80 / 400 | bir | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225m-4 | |||||||||||
| D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100 / 200 | bir | 230 | 45 | 45 | 225m-2 | 75 | 280S-2 | bir | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225m-2 | C | 90 | 8 | 4 | 112m-4 | 7.5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100 / 250 | bir | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | bir | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| N- | 200 | 52 | 45 | 225m-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100 / 315 | bir | 270 | 135 | 160 | 315L1-2 | bir | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N- | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Yapı özelliği
ISO5199 ve GB / T5656 standartları
gelişmiş bir hidrolik modele dayalı, daha yüksek verimlilik
çok yönlülük ve geniş uygulama alanı
geri çekilebilir tasarım: bakım ve onarım maliyetlerini düşürür
değiştirilebilir parçalar
GB / T9113.1-2000PN2.5MPa standart flanş
ayrıntılar
Pompa Kasası: Volute kasa tasarımı, entegre ayaklarla radyal olarak bölünmüş, boru hattı yüklerine karşı mükemmel direnç ve gelişmiş güvenilirlik sağlar. Çekme tasarımı, motorun burç işlemini etkilemeden dönen elemanın çıkarılmasını mümkün kılar.
Çark: Inpleller blok içi dökümdür. Pompanın eksenel kuvvetini dengelemenin iki yolu vardır: çarkın nominal çapı 250 mm'den az veya ona eşit olduğunda, geri bıçak kuvveti dengelemek için kullanılır; çarkın nominal çapı 315 mm'den büyük veya ona eşit olduğunda, sızdırmazlık halkası ve denge deliği kuvveti dengelemek için kullanılır. Kalıntı eksenel kuvveti bir dizi eğik bilyalı rulman tarafından emilir.
Salmastra: Salmastra boşluğunun boyutu, çeşitli salmastra tiplerinin gereksinimlerini karşılar. Müşterilerin ihtiyacını karşılamak için salmastra, tek uçlu mekanik salmastra, basınç çift salmastra, basınçsız çift salmastra ve kartuş mekanik salmastra kullanılabilir.
Uygulama
Kimya, petrokimya, metalurji, sentetik elyaf endüstrisi, ilaç endüstrisi, kağıt endüstrisi, iklimlendirme endüstrisi, şeker endüstrisi, ısıtma endüstrisi, deniz suyu tuzdan arındırma ve su temini alanlarında, nötr sıvı besiyerlerini taşımaya uygun CZ serisi pompalar aşındırıcı sıvı ortam, berrak sıvı ortam ve az miktarda katı parçacık içeren sıvı ortam.
