Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | Paslanmaz çelik | Marka: | Chengdu Yongyi |
---|---|---|---|
Işletme: | Sürekli çalışma | Mil Uzunluğu: | özelleştirilmiş |
OEM: | Hoşgeldiniz | Koşul: | Yeni |
Makina tipi: | Dispersiyon Blender Mikser Makinası | Garanti: | 1 yıl |
Vurgulamak: | kimyasal karıştırıcı,paslanmaz çelik karıştırıcı |
9000 Litre Sıvı Endüstriyel Mikser Mikser Dayanıklı Sıvı Kimyasal Karıştırıcı Tipi
Teknik parametre
1. Üç Eğik Bıçaklı Açık Türbin Karıştırıcısı
Bu tür karıştırıcı aksiyal akışlı karıştırıcıdır ve iyi konvektif dolaşım kabiliyetine, girdap dolaşım kabiliyetine sahiptir ve türbülansı dağıtabilir. Parçacıkların karıştırılması, dağıtılması, kristalleştirilmesi, reaksiyona sokulması, çözülmesi, katı-sıvı süspansiyonu ve ısı aktarımı için uygulanabilir.
Uygulama şartları: Dj / D = 0.2-0.8; Uygulanabilir viskozite, genellikle 50000cp'den daha düşüktür; n = 10-400 rpm; doğrusal hız 2-8 (m / s)
boyut
dj | d | d2 | h | d1 | d3 | L | b | t | δ | Geniş tip | Dar Tip | ||||
B | M | G, | B | M | G, | ||||||||||
200 | 30 | 45 | 40 | M8 | 8 | 33.3 | 3 | 40 | 19 | 0.5 | 25 | 12 | 0.5 | ||
250 | 30 | 45 | 40 | M8 | 8 | 33.3 | 4 | 50 | 42 | 0.8 | 31 | 26 | 0.6 | ||
300 | 30 | 45 | 40 | M8 | 8 | 33.3 | 6 | 60 | 115 | 1.4 | 38 | 73 | 1 | ||
350 | 40 | 60 | 60 | M10 | 12 | 43.3 | 6 | 70 | 134 | 2.2 | 44 | 84 | 1.7 | ||
400 | 40 | 60 | 60 | M10 | 12 | 43.3 | 8 | 80 | 272 | 3.3 | 50 | 170 | 2.4 | ||
450 | 50 | 80 | 80 | M10 | 14 | 53.8 | 8 | 90 | 305 | 5.1 | 56 | 190 | 3.9 | ||
500 | 50 | 80 | 80 | M10 | M10 | 230 | 14 | 53.8 | 8 | 100 | 271 | 6.4 | 63 | 146 | 4.9 |
550 | 60 | 60 | 90 | M10 | M10 | 240 | 18 | 64.4 | 10 | 110 | 477 | 9 | 69 | 260 | 6.8 |
600 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 120 | 530 | 10.8 | 75 | 292 | 8.2 |
650 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 130 | 583 | 12.2 | 81 | 323 | 9 |
700 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 140 | 636 | 13.7 | 88 | 361 | 10 |
750 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 150 | 689 | 15.3 | 94 | 392 | 11 |
800 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 160 | 1069 | 20 | 100 | 611 | 14.1 |
850 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 170 | 1145 | 22.2 | 106 | 657 | 15.4 |
900 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 180 | 1222 | 26,5 | 113 | 710 | 19.1 |
950 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 190 | 1298 | 29 | 119 | 756 | 20.6 |
1000 | 80 | 120 | 120 | M16 | M12 | 320 | 22 | 85.4 | 12 | 200 | 1344 | 31.6 | 125 | 771 | 22.2 |
1100 | 90 | 135 | 150 | M20 | M12 | 320 | 25 | 95.4 | 14 | 220 | 2037 | 45,4 | 138 | 1185 | 32,3 |
1200 | 100 | 150 | 150 | M20 | M12 | 320 | 28 | 106.4 | 14 | 240 | 2245 | 54.2 | 150 | 1310 | 38.5 |
1300 | 110 | 160 | 170 | M20 | M12 | 350 | 28 | 116.4 | 14 | 260 | 2453 | 64.2 | 163 | 1445 | 45,8 |
1400 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 280 | 2661 | 72.6 | 175 | 1569 | 51 |
1500 | 120 | 180 | 170 | M20 | M12 | 360 | 32 | 127.4 | 14 | 300 | 2868 | 85.4 | 188 | 1704 | 60,9 |
1600 | 120 | 180 | 170 | M20 | M16 | 380 | 32 | 127.4 | 16 | 320 | 3909 | 106 | 200 | 2280 | 73.6 |
1700 | 130 | 190 | 170 | M20 | M16 | 420 | 32 | 137,4 | 16 | 340 | 4181 | 118 | 213 | 2457 | 82 |
1800 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137,4 | 16 | 360 | 4452 | 131 | 225 | 2620 | 89.7 |
1900 | 140 | 200 | 190 | M20 | M16 | 430 | 36 | 148.4 | 16 | 380 | 4724 | 148 | 238 | 2796 | 105 |
2000 | 150 | 210 | 190 | M20 | M16 | 440 | 36 | 158.4 | 16 | 400 | 4995 | 162 | 250 | 2959 | 111 |
2200 | 160 | 220 | 220 | M20 | M16 | 450 | 40 | 169.4 | 18 | 440 | 7009 | 218 | 275 | 4175 | 148 |
2400 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 480 | 7697 | 255 | 300 | 4604 | 172 |
2600 | 180 | 260 | 260 | M20 | M16 | 480 | 45 | 190,4 | 18 | 520 | 8384 | 317 | 325 | 5034 | 220 |

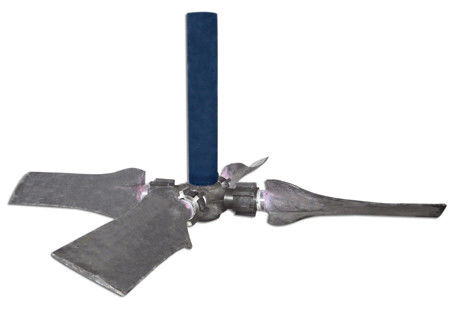

2. Üç bıçaklı Pervane Karıştırıcısı
Üç bıçaklı pervane karıştırıcıya benzer şekilde, üç bıçaklı pervane karıştırıcısı, eksenel akış karıştırıcısıdır. Güçlü dolaşım yeteneğine, düşük güç tüketimine ve kayma özelliğine sahiptir. Bu avantajlar nedeniyle, üç kanatlı pervane karıştırıcısı, özellikle düşük viskoziteli ortamın karıştırılması, seyreltilmesi, kristalleştirilmesi, reaksiyona sokulması, çözülmesi, askıya alınması ve ısı transferi için yaygın olarak kullanılır. Farklı gereksinimlere göre, dengeleyici, silindirik dengeleyici veya dengeleyici kanatçığı olarak tasarlanabilir.
Uygulama şartları: Dj / D = 0.2-0.6; Uygulanabilir viskozite, genellikle 10000 cp'den daha düşüktür; doğrusal hız 2-15 (m / s); geniş tip B / Dj = 0.4, dar tip B / Dj = 0.2.
boyut
dj | d | d2 | h | B | d1 | d3 | b | t | δ | M | G, | |
ZHX | ZCX | |||||||||||
200 | 25 | 40 | 40 | 32 | M8 | 8 | 28.3 | 3 | 13 | 1.0 | ||
250 | 30 | 50 | 40 | 40 | M8 | 8 | 33.3 | 4 | 30 | 1.1 | ||
300 | 30 | 50 | 40 | 49 | M8 | 8 | 33.3 | 4 | 36 | 1.3 | ||
350 | 35 | 55 | 60 | 57 | M8 | 10 | 38.3 | 6 | 92 | 2.6 | ||
400 | 40 | 65 | 60 | 65 | M10 | 12 | 43.3 | 6 | 106 | 2.8 | ||
450 | 40 | 65 | 60 | 73 | M10 | 12 | 43.3 | 6 | 119 | 3.3 | ||
500 | 45 | 70 | 80 | 82 | M10 | M10 | 14 | 48,3 | 8 | 236 | 7.2 | |
550 | 50 | 80 | 80 | 90 | M10 | M10 | 14 | 53.8 | 8 | 260 | 7.5 | |
600 | 55 | 85 | 80 | 98 | M12 | M10 | 16 | 59,3 | 8 | 282 | 8 | |
650 | 65 | 85 | 90 | 105 | M12 | M10 | 18 | 95.4 | 8 | 302 | 9.5 | |
700 | 65 | 100 | 90 | 114 | M12 | M10 | 18 | 69.4 | 10 | 513 | 12.5 | |
750 | 70 | 110 | 110 | 122 | M16 | M10 | 20 | 74.9 | 10 | 549 | 16 | |
800 | 70 | 110 | 110 | 130 | M16 | M10 | 20 | 74.9 | 10 | 587 | 20 | |
850 | 80 | 120 | 120 | 138 | M16 | M10 | 22 | 85.4 | 10 | 621 | 25 | |
900 | 80 | 120 | 120 | 145 | M16 | M12 | 22 | 85.4 | 10 | 657 | 28 | |
950 | 80 | 120 | 120 | 155 | M16 | M12 | 22 | 85.4 | 12 | 1005 | 35 | |
1000 | 80 | 120 | 120 | 163 | M16 | M12 | 22 | 85.4 | 12 | 1057 | 40 | |
1100 | 90 | 145 | 150 | 179 | M16 | M12 | 25 | 95.4 | 12 | 1160 | 50 | |
1200 | 100 | 145 | 150 | 196 | M20 | M16 | 28 | 106.4 | 12 | 1330 | 52 | |
1300 | 100 | 145 | 150 | 212 | M20 | M16 | 28 | 106.4 | 12 | 1373 | 62 | |
1400 | 110 | 180 | 150 | 228 | M20 | M16 | 28 | 116.4 | 12 | 1478 | 65 | |
1500 | 120 | 180 | 180 | 244 | M20 | M16 | 32 | 127.4 | 16 | 2812 | 100 | |
1600 | 125 | 180 | 180 | 260 | M24 | M20 | 32 | 132.4 | 16 | 2995 | 110 | |
1700 | 130 | 180 | 200 | 276 | M24 | M20 | 32 | 137,4 | 16 | 3179 | 135 | |
1800 | 130 | 180 | 200 | 293 | M24 | M20 | 32 | 137,4 | 16 | 3381 | 138 | |
1900 | 140 | 220 | 220 | 310 | M24 | M20 | 36 | 148.4 | 16 | 3571 | 158 | |
2000 | 140 | 220 | 220 | 325 | M24 | M20 | 36 | 158.4 | 16 | 3560 | 170 | |
2200 | 150 | 220 | 240 | 358 | M24 | M20 | 36 | 169.4 | 18 | 5220 | 238 | |
2400 | 160 | 220 | 240 | 390 | M24 | M20 | 40 | 190,4 | 18 | 5686 | 260 | |
2600 | 180 | 250 | 280 | 420 | M24 | M20 | 45 | 190,4 | 18 | 6124 | 298 | |
2800 | 180 | 250 | 280 | 455 | M24 | M20 | 45 | 190,4 | 20 | 8190 | 372 | |
3000 | 180 | 250 | 280 | 490 | M24 | M24 | 45 | 190,4 | 20 | 8820 | 428 | |
3200 | 180 | 250 | 300 | 520 | M24 | M24 | 45 | 190,4 | 22 | 11325 | 545 | |
3400 | 180 | 250 | 300 | 555 | M24 | M24 | 45 | 190,4 | 22 | 12089 | 628 | |
3600 | 180 | 250 | 300 | 585 | M24 | M30 | 45 | 190,4 | 24 | 15163 | 702 | |
3800 | 200 | 270 | 300 | 620 | M24 | M30 | 45 | 210,4 | 24 | 16070 | 832 | |
4000 | 200 | 270 | 300 | 650 | M24 | M30 | 45 | 210,4 | 24 | 16848 | 856 |

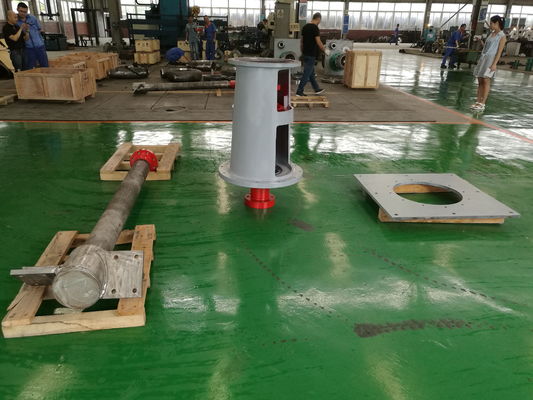

Uygulama
Ürün resmi
