Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Çalışma tipi: | Sürekli çalışma | Malzeme: | Paslanmaz çelik |
---|---|---|---|
Koşul: | Yeni | Kapasite: | 94m3 |
Marka: | Chengdu Yongyi | Ek yetenekler: | karıştırmak |
Mil Uzunluğu: | özelleştirilmiş | OEM: | Hoşgeldiniz |
Vurgulamak: | chemical agitator,stainless steel agitator |

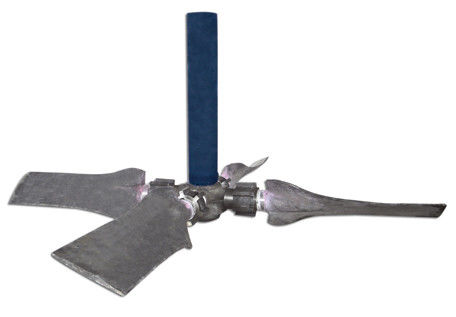

Kimya Endüstrisi için Yüksek Kalite Endüstriyel Dikey Toz veya Sıvı Karıştırıcı Karıştırıcı
Ana kullanım
Yongyi karıştırıcı, çapa karıştırıcı, dispersiyon diski, iki bıçak, tahrik bıçağı, dört bıçak, çoklu bıçak, germe bıçağı esas olarak boyalarda, pigmentlerde, boyalarda, boyalarda, mürekkepte, gıdada, yapıştırıcılarda, ilaçta, günlük kimyasallarda ve diğer sıvılarda kullanılır. Emülsiyon ve sıvı-katı malzemelerin öğütülmesi, karıştırılması ve öğütülmesi, dağıtıcı, öğütücü, öğütücü, karıştırıcı, emülsiyonlaştırıcı ve diğer mekanik ekipmanların geleneksel parçalarıdır.
Teknik parametre
1. Bıçak Karıştırıcı
Bu tür karıştırıcı en temel olanıdır. Düşük hızda, akış yatay dolaşımdır; yüksek hızda, akış radyaldir; Bölme ile akış yukarı ve aşağı doğru dönüyor. Karıştırıcı, düşük viskoziteli sıvıyı karıştırmak, homojenleştirmek ve çözmek, ısı transfer etmek ve kristalleşmek için uygulanabilir. Sıvı yüksek viskoziteli olduğunda, karıştırıcı laminer koşullarda çalışır ve karıştırıcı çok katmanlı ve düşük hızdadır.
Uygulama şartları: Dj / D = 0.35-0.9; Uygulanabilir viskozite, genellikle 2000 cp'den azdır, maksimum viskozite 100000 cp'dir; lineer hız: 1-5m / s, tablodaki N / n, karıştırıcı kanadı gücü izin verilen değerlerini belirtir, tasarım sıcaklığı <200 ° C'dir, N hesaplanan gücü (kw) gösterir ve n, dakikadaki devir sayısı anlamına gelir. Karıştırıcı
boyut
dj | d | M | 'H | H1 | b | T | N / n'den az | G, (kilogram) |
350 | 30 | M12 | 40 | 12 | 8 | 33.3 | 0.01 | 1.77 |
400 | 35 | M12 | 40 | 12 | 10 | 38.3 | 0.01 | 1.93 |
500 | 40 | M12 | 50 | 15 | 12 | 43.3 | 0.02 | 3,38 |
550 | 40 | M12 | 50 | 15 | 12 | 43.3 | 0.02 | 3.62 |
600 | 45 | M12 | 60 | 15 | 14 | 18.8 | 0.025 | 4,59 |
700 | 50 | M12 | 90 | 18 | 14 | 53.8 | 0,06 | 10.42 |
850 | 50 | M12 | 90 | 18 | 14 | 53.8 | 0.075 | 12.11 |
950 | 50 | M16 | 90 | 18 | 16 | 59,3 | 0.075 | 13.57 |
1100 | 55 | M16 | 120 | 20 | 18 | 64.4 | 0.075 | 20.95 |
1100 | 60 | M16 | 120 | 20 | 18 | 69.4 | 0.2 | 24.25 |
1250 | 70 | M16 | 150 | 25 | 20 | 74.9 | 0.2 | 27.07 |
1250 | 75 | M16 | 150 | 25 | 20 | 74.9 | 0.35 | 34,4 |
1400 | 80 | M16 | 150 | 25 | 22 | 85.4 | 0.25 | 35.29 |
1400 | 80 | M16 | 150 | 25 | 22 | 85.4 | 0.35 | 43,1 |
1500 | 80 | M16 | 150 | 25 | 22 | 85.4 | 0.25 | 37.63 |
1500 | 80 | M16 | 180 | 30 | 22 | 85.4 | 0.35 | 45.52 |
1700 | 85 | M16 | 180 | 30 | 22 | 90.4 | 0.4 | 59.2 |
1700 | 90 | M22 | 180 | 30 | 25 | 91.4 | 0.75 | 72.2 |
1800 | 95 | M22 | 180 | 30 | 25 | 100,4 | 0,54 | 67.3 |
1800 | 100 | M22 | 200 | 30 | 28 | 106.4 | 1.0 | 85.37 |
2000 | 105 | M22 | 200 | 30 | 28 | 111.4 | 0.64 | 70.66 |
2000 | 110 | M22 | 200 | 30 | 28 | 116.4 | 0.8 | 80,49 |
2100 | 110 | M22 | 200 | 30 | 28 | 116.4 | 0.6 | 72,7 |
2100 | 110 | M22 | 200 | 30 | 28 | 116.4 | 1 | 96.9 |
2250 | 120 | M22 | 220 | 30 | 32 | 127.4 | 1 | 98.75 |
2250 | 130 | M22 | 220 | 30 | 32 | 137,4 | 1.6 | 13,122 |
2500 | 130 | M22 | 250 | 30 | 32 | 137,4 | 1.3 | 124,98 |
2500 | 140 | M22 | 250 | 30 | 36 | 148.4 | 2 | 143.2 |
2800 | 150 | M22 | 280 | 30 | 36 | 158.4 | 1.6 | 171,98 |
2800 | 150 | M22 | 280 | 30 | 36 | 158.4 | 2.5 | 194,21 |
3150 | 150 | M22 | 315 | 30 | 36 | 158.4 | 2 | 217 |
3150 | 160 | M22 | 315 | 30 | 450 | 169.4 | 3 | 243,19 |
3500 | 170 | M22 | 355 | 30 | 40 | 179.4 | 2.5 | 295,78 |
3500 | 170 | M22 | 355 | 30 | 40 | 179.4 | 3.6 | 333,72 |

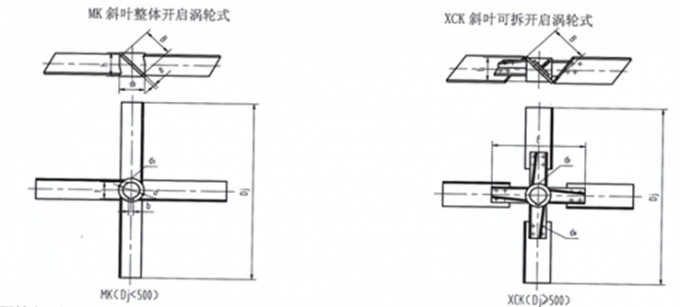

2. Dört Eğik Kanatlı Türbin Karıştırıcısını Açın
Dört eğik uçlu açık türbin karıştırıcısı, altı düz uçlu açık türbin karıştırıcısına benzer. Aynı koşullar altında, birincinin karıştırma yoğunluğu, ikincisinin yoğunluğundan daha zayıftır ve daha yüksek hız gerektiğinde kapsamlı performansı daha iyidir. En yaygın kullanılan karıştırıcılardan biridir.
Farklı gereksinimlere göre, dengeleyici, silindirik dengeleyici veya dengeleyici kanatçığı olarak tasarlanabilir.
Stabilizatör stabilizatör yüzgeci olarak tasarlanmışsa, P modelinin yerine W modeli kullanılacaktır.
Uygulama şartları: Dj / D = 0.2-0.8, çoğunlukla 0.4; Uygulanabilir viskozite, genellikle 50000cp'den daha düşüktür; doğrusal hız 1-10 (m / s); geniş tip karıştırıcı B / Dj = 0.2, dar tip karıştırıcı B / Dj = 0.125.
boyut
dj | d | d2 | h | d1 | d3 | L | b | t | δ | Geniş tip | Dar Tip | ||||
B | M | G, | B | M | G, | ||||||||||
200 | 30 | 45 | 40 | M8 | 8 | 33.3 | 3 | 40 | 25 | 0.6 | 25 | 16 | 0.5 | ||
250 | 30 | 45 | 40 | M8 | 8 | 33.3 | 4 | 50 | 56 | 0.9 | 31 | 35 | 0.8 | ||
300 | 30 | 45 | 40 | M8 | 8 | 33.3 | 6 | 60 | 153 | 1.8 | 38 | 97 | 1.5 | ||
350 | 40 | 60 | 60 | M10 | 12 | 43.3 | 6 | 70 | 179 | 2.7 | 44 | 112 | 2.2 | ||
400 | 40 | 60 | 60 | M10 | 12 | 43.3 | 8 | 80 | 363 | 4.2 | 50 | 227 | 3.3 | ||
450 | 50 | 80 | 80 | M10 | 14 | 53.8 | 8 | 90 | 407 | 6.2 | 56 | 253 | 5.1 | ||
500 | 50 | 80 | 80 | M10 | M10 | 230 | 14 | 53.8 | 8 | 100 | 361 | 7.4 | 63 | 295 | 6 |
550 | 60 | 60 | 90 | M10 | M10 | 240 | 18 | 64.4 | 10 | 110 | 636 | 10.6 | 69 | 347 | 8.6 |
600 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 120 | 707 | 12.8 | 69 | 389 | 10.4 |
650 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 130 | 777 | 14.6 | 75 | 431 | 11.8 |
700 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 140 | 848 | 16.6 | 81 | 481 | 13.3 |
750 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 150 | 919 | 18.7 | 88 | 523 | 14.9 |
800 | 70 | 100 | 110 | M12 | M10 | 250 | 20 | 74.9 | 12 | 160 | 1425 | 24,9 | 94 | 815 | 19.6 |
850 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 170 | 1527 | 27,8 | 100 | 876 | 21.8 |
900 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 180 | 1629 | 32.7 | 106 | 947 | 26.1 |
950 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 190 | 1731 | 36.2 | 113 | 1008 | 28,8 |
1000 | 80 | 120 | 120 | M16 | M12 | 320 | 22 | 85.4 | 12 | 200 | 1792 | 39.7 | 119 | 1028 | 31.3 |
1100 | 90 | 135 | 150 | M20 | M12 | 320 | 25 | 95.4 | 14 | 220 | 2716 | 56,9 | 126 | 1580 | 45 |
1200 | 100 | 150 | 150 | M20 | M12 | 350 | 28 | 106.4 | 14 | 240 | 2993 | 67,9 | 138 | 1747 | 54 |
1300 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 260 | 3271 | 80,4 | 150 | 1927 | 64 |
1400 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 280 | 3548 | 91.6 | 163 | 2092 | 72.4 |
1500 | 120 | 180 | 170 | M20 | M12 | 380 | 32 | 127.4 | 14 | 300 | 3824 | 107 | 175 | 2272 | 85.2 |
1600 | 120 | 180 | 170 | M20 | M16 | 420 | 32 | 127.4 | 16 | 320 | 5212 | 135 | 188 | 3040 | 106 |
1700 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137,4 | 16 | 340 | 5575 | 151 | 200 | 3276 | 113 |
1800 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137,4 | 16 | 360 | 5936 | 168 | 213 | 3493 | 131 |
1900 | 140 | 200 | 190 | M20 | M16 | 440 | 36 | 148.4 | 16 | 380 | 5299 | 188 | 238 | 3728 | 148 |
2000 | 150 | 210 | 190 | M20 | M16 | 450 | 36 | 158.4 | 16 | 400 | 5660 | 208 | 250 | 3945 | 162 |
2200 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 440 | 9345 | 280 | 275 | 5567 | 218 |
2400 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 480 | 10263 | 330 | 300 | 6139 | 255 |
2600 | 180 | 260 | 260 | M20 | M16 | 480 | 45 | 190,4 | 18 | 520 | 11179 | 404 | 325 | 6712 | 317 |
Avantajları:
1. Karıştırıcı makinesi çeşitli hızlarda mevcuttur. Sadece giriş vanasını veya havalandırma vanasını kontrol etmek için motorun çıkış gücünü ve döner hızını ayarlayabilir.
2. Çalışma ortamı titreşim, yüksek sıcaklık, elektromanyetik ve radyasyondan etkilenmez. Kötü çalışma ortamı için geçerlidir. Yanıcı, patlayıcı, yüksek sıcaklık, titreşim, nem ve toz gibi kötü koşullarda her zaman olduğu gibi çalışabilir.
3. Kullanımı, bakımı ve onarımı kolaydır.
