Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Max akış: | 2000 m3 / saat | Max Başkanı: | 160 m |
|---|---|---|---|
| Su pervanesi: | Kapalı | Gerilim: | 3-fazlı, 380V / 440V |
| Mil Contası: | mech.seal / paketleme mührü | Orta sıcaklık: | -40 ℃ ~ 150 ℃ |
| Vurgulamak: | santrifüj kimyasal işlem pompaları,kimyasal transfer pompaları |
||

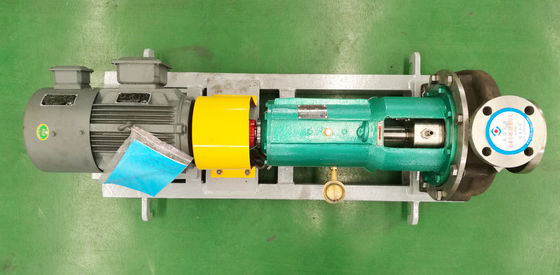

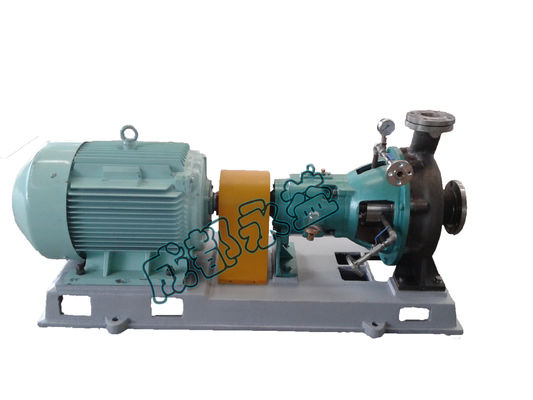

Sulama için Patlamaya Dayanıklı İç İçinde PTFE Astarlı Güçlü Asit Kimyasal Sirkülasyon Pompası
Performans aralığı
 | Model: YCZ serisi kimyasal işlem pompası |
| Boşaltma Boyutu: 20mm ~ 250mm | |
| Giriş boyutu: 32mm ~ 300mm | |
| Kapasite: 4 ~ 2000m³ / h | |
| Baş: 2 ~ 160 milyon | |
| Maksimum Verimlilik:% 65 | |
| NPSH: 0m ~ 3.5m | |
| İzin verilen Maksimum Motor Gücü: 710 kw | |
| Çark | İzin verilen maksimum parçacık boyutu: 20mm |
| Vanes: 5/6 | Conta Tipi: mekanik salmastra / dinamik mühür / paketleme mühür |
| Türü: kapalı / yarı açık | Pompa Ağırlığı: 3000kg'a kadar |
| Malzeme: Metal (çalışma şartlarına göre) | Devri: 1450r / dakika |
| Çap: 200mm ~ 470mm | Astar Malzemesi: Metal (çalışma koşullarına göre) |
İnşaat detayları
Santrifüj Pompa, kimya endüstrisindeki en yaygın pompadır. YCZ serisi kimyasal proses pompası, basit tasarımlı ve yapılı yüksek verimli pompalardır. Bu pompa tasarlanan uluslararası standrad ISO5199 ve doğal standrad GB / T5656 ile uyumludur. Verimlilik diğer normal santrifüj pompalardan daha yüksektir ve daha güvenilirdir. Pompanın bakımı kolaydır, bakım sırasında emme ve çıkış borusunu sökmeye gerek yoktur. Emme ve basma flanşı, GB / T9113.1-2000PN2.5MPa ulusal standardına uygundur.
yapı
Performans eğrisi
Özellikler
♦ Pompa uzatılmış bir esnek diyafram kaplini kullanır, bu nedenle bakım sırasında emme ve çıkış borusunu sökmek gerekmez. Bağlantı kapağı güvenliği sağlamak için donatılmıştır.
Body Pompa gövdesi radyal ayrık voltlu pompadır ve ankrajla desteklenir.
Pump Pompanın eksenel kuvvetini dengelemenin iki yolu vardır: pervanenin nominal çapı 250 mm'den az veya ona eşit olduğunda, arka bıçak kuvveti dengelemek için kullanılır; çarkın nominal çapı 315 mm'den büyük veya ona eşit olduğunda, sızdırmazlık halkası ve denge deliği kuvveti dengelemek için kullanılır. Kalıntı eksenel kuvveti bir dizi eğik bilyalı rulman tarafından emilir.
Teknik parametre
model | Anma Hızı n = 2900r / dak | Anma Hızı = 1450r / dak | |||||||||||||
Çark | Kapasite Q (m3 / h) | baş 'H (m) | Bağıl Yoğunluk ρ = 1.00 | Bağıl Yoğunluk ρ = 1.84 | Çark | Kapasite (m3 / h) | H kafa (m) | Göreceli Yoğunluk ρ = 1.00 | Göreceli Yoğunluk ρ = 1.84 | ||||||
Motor Gücü ve Modeli | Motor gücü ve Model | ||||||||||||||
kw | kw | kw | kw | ||||||||||||
YCZ 80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | bir | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | bir | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
N- | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | bir | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225m-4 | |||||||||||
D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | bir | 230 | 45 | 45 | 225m-2 | 75 | 280S-2 | bir | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225m-2 | C | 90 | 8 | 4 | 112m-4 | 7.5 | 132M-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ 100/250 | bir | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | bir | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N- | 200 | 52 | 45 | 225m-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | bir | 270 | 135 | 160 | 315L1-2 | bir | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N- | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Uygulama
1. kimyasallar, petrokimya endüstrisi, metalurji, sentetik elyaf endüstrisi, ilaç endüstrisi, kağıt endüstrisi, klima endüstrisi, şeker endüstrisi, ısıtma endüstrisi, deniz suyu tuzdan arındırma ve su temini
2. Nötr sıvı ortam, aşındırıcı sıvı ortam, berrak sıvı ortam ve az miktarda katı parçacık içeren sıvı ortam.
