Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Max akış: | 1000m 3/h | Max Başkanı: | 120m |
|---|---|---|---|
| Uygulama: | Kimya endüstrisi | Güç: | Elektrik |
| şekil: | İstek olarak | Paket: | Ahşap kutu |
| Seal Tipi: | Mekanik salmastra / dinamik salmastra / salmastra | Yapısı: | Radyal Bölünmüş |
| Vurgulamak: | high pressure chemical pump,chemical centrifugal pump |
||

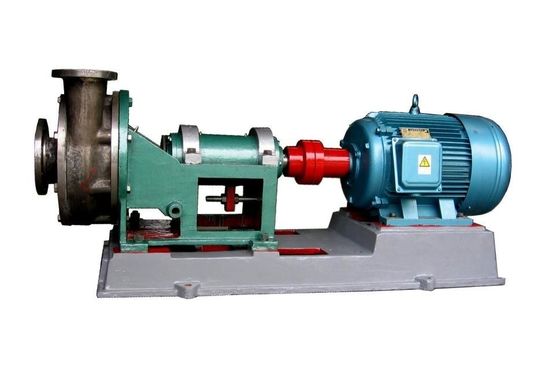

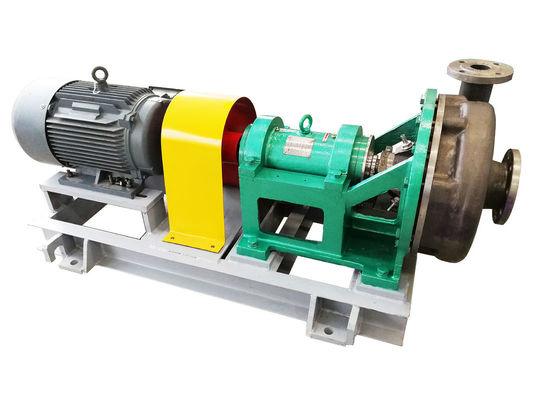

Aşındırıcı Kimyasallar Uzun Ömürlü Üç Fazlı Kendinden Emişli Endüstriyel Kimyasal Asit Pompaları
Çalışma prensibi
Kimyasal pompalar dediğimiz zaman, diyaframlı pompa, peristaltik pompa, manyetik pompa gibi çeşitli kimyasal pompaları düşünebiliriz. Ancak en yaygın kimyasal pompa iki tiptir: santrifüjlü pompa ve diyaframlı pompalar.
Kimyasal pompanız, tek kademeli santrifüj pompadır ve elektrik motorları tarafından tahrik edilir. Motor enerjiyi sağlar, şaft ve çark döner, dönme akışkan akışını kolaylaştırır.
Pompalarımızın kapasitesi çok çeşitli: dakikada bir mililitreden, saatte yüzlerce galon'a. Dahası, çeşitli aşınmaya dayanıklı malzemeler tedarik ediyoruz: 304, 316, 316L, A33, Hastelloy, 20 # alaşımlı, vb.
Özellikleri
1. sızıntı yok
Mekanik salmastra veya çark yardımcısı + salmastra dinamik salmastra paketleme ambalajını kullanın. Mekanik salmastra firmamız tarafından tasarlanmıştır.
2. Yüksek verim
Çark ve kasa aerodinamik bir tasarıma sahiptir.
3. uzun ömürlü
Akış kısımları yüksek giyilebilir dökme demirden yapılmıştır.
4. Reçel yok
Çark geniş akış geçişine sahiptir.
5. Güzel görünüm
Yapı kompakt ve güzel.
Teknik parametre
model | Temiz Su Performansı | ||||||
akış (m3 / h) | kafa (m) | hız (r / dak) | maksimum verim (%) | NPSH (NPSHR) m | pompa kafası ağırlığı KİLOGRAM | şaft bileşeni | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

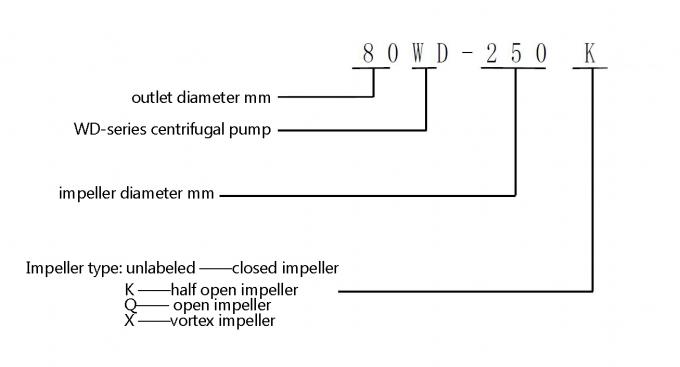

Ürün modeli tanımı
Model boşaltma çapını, pompa serisini, çark çapını ve çark tipini gösterir.
Çark çok tiplere sahiptir: kapalı, yarı açık, tamamen açık, dönen bir yapı.
Yapı Şeması
| * 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
| 2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
| * 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
| 4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
| * 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
| * 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
| 7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
Satış öncesi hizmeti
1. cevap olarak istemi
2. diğer tedarikçi ile karşılaştırıldığında fiyat rekabetçiliği
3. Gerekirse Fabrika ziyareti mevcuttur.
4. Sağlamanız gereken bilgiler:
| Kapasite | ||
| Kafa (akış) | ||
| Orta | Sıvı | |
| PH | ||
| Spesifik yer çekimi | ||
| Parçacık boyutu | ||
| Motor Gerilimi / Frekansı | ||
| Malzeme (gerekirse) | ||
Servisten sonra
1. Rutin izleme zamanında yapılacaktır.
2. Makinenin iyi çalıştığından emin olmak için Müşterilere bir yarma garanti sağlayın.
3. Öneriler ve müşteriden gelen yorumlar ve düşünceler öncelikli olarak ele alınacaktır.
