Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Teorisi: | Eksenel akış pompası | akış: | 500-13000m3 / h |
---|---|---|---|
kafa: | 2-8m | Basınç: | Alçak basınç |
Gerilim: | 380V / Özel | Renk: | özelleştirilmiş |
Özelliği: | Büyük Akış | Adı: | Pervane Dirsek Pompası |
Vurgulamak: | eksenel akışlı pervane pompaları,eksenel akışlı santrifüj pompa |
Kimyasal Yatay Eksenel Akış Pompası, Cebri Sirkülasyon Pompası Tek Kademeli
Teknik parametre

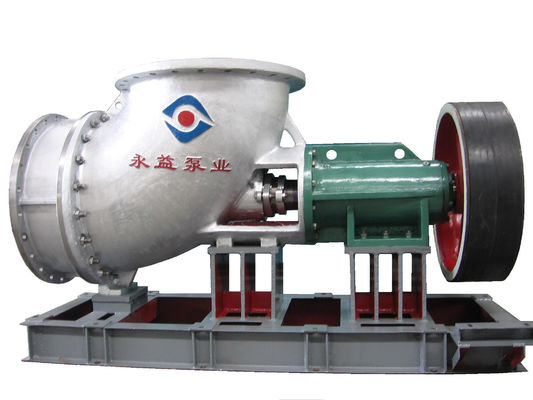

ZW-Serisi Yatay Eksenel Akış Pompası
Yok hayır. | model | Akış m3 / h | kafa m | Döner hız dev / dak | Motor gücü KW |
1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
9 | ZW1100 | 8000-13000 | 2-6,5 | 200-475 | 65-75 |

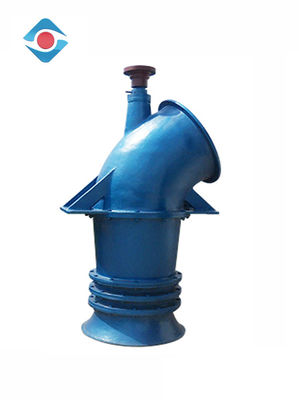

ZL serisi Dikey Eksenel Akış Pompası
Yok hayır. | model | Akış m3 / h | kafa m | Döner hız dev / dak | Motor gücü KW |
1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Özellikleri aralığı
Model : ZW serisi yatay eksenel pompa |
Boşaltma Boyutu : 300mm ~ 1300mm |
Giriş boyutu : 300mm ~ 1300mm |
Kapasite : 800 ~ 13000m³ / saat |
Baş : 2 ~ 8m |
Maksimum Verimlilik :% 73 |
NPSH : 0m ~ 1m |
İzin verilen Maksimum Parçacık Boyutu : 20 mm |
Conta Tipi : mekanik salmastra / dinamik mühür / paketleme mühür |
yapı
1 | Çark somunu | 8 | Paketleme odası | 15 | bağlama | 22 | çerçeve yağ keçesi | 29 | doldurucu |
2 | Sızdırmazlık kapağı | 9 | Rulman tabanı | 16 | bağlama | 23 | Alt yatak üst kapağı | 30 | Sızdırmazlık kapağı |
3 | müşterek | 10 | çerçeve yağ keçesi | 17 | motor | 24 | Alt yatak alt kapağı | 31 | pervane |
4 | kılıf | 11 | alt yatak | 18 | Yuvarlak somun | 25 | Ambalaj kapağı | ||
5 | şaft | 12 | baz | 19 | üst yatak kapağı | 26 | ağızlık | ||
6 | kol | 13 | Motor tabanı | 20 | üst yatak | 27 | Su sızdırmazlık halkası | ||
7 | Pompa gövdesi | 14 | Yağ işaretçisi | 21 | Rulman çantası | 28 | Pompa kapağı |
Özellikler
Efficiency Yüksek verim ve iyi kavitasyon karşıtı performans ile, katı parçacıklar olmadan yüksek sıcaklıktaki sıvının taşınmasında kullanılır.
◆ Korozyona dayanıklılık derecesi, parçaların malzemesine bağlıdır, iletim ortamının sıcaklığı ~ + 120 ℃ 'dir.

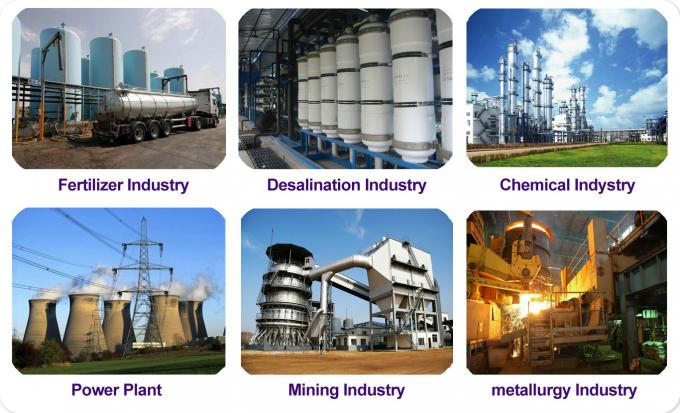

Uygulama
1, kimya endüstrisi;
2, sentetik elyaf endüstrisi;
3, boyama endüstrisi;
4, kağıt endüstrisi;
5, inşaat sektörü;
6, plastik ve kauçuk endüstrisi;
Hizmet
* Profesyonel mühendis ve işçi
* Soruşturma 8 çalışma saatinde cevaplandırılacaktır.
* Standart ilaçlama ücretsiz ihracat tahta sandık
* Destek OEM veya ODM
