Teorisi: | Karışım Akış Pompası | akış: | 200-6500m3 / h |
---|---|---|---|
kafa: | 8-25m | Su pervanesi: | Kapalı / Yarı Açık |
Marka: | Chengdu Yongyi | Basınç: | 1.6Mpa |
PH: | 4,5-8 | Sıcaklık: | -20 ~ 120 ℃ |
Flanş: | özelleştirilmiş | ||
Vurgulamak: | mixed flow centrifugal pump,mixed flow pump |
Büyük Kapasiteli Uzun Hizmet Ömrü Yatay Konsol Yatay Karıştırma Akış Pompası
Ürün Açıklaması
Kükürt Giderme Projesi Termik Santral Teknik Şartnamesi'ne göre, baca gazı kükürt giderme sisteminin özelliklerine ve benzeri ürünlerin avantajlarına dayanarak, enerji tasarrufu sağlayan ürün ---- YYTL serisi kükürt giderme pompaları ürettik. YYTL serisi pompalar, büyük debili düşük kafalı sirkülasyon pompasıdır. Esas olarak ıslak FGD sisteminde kullanılır, kireçtaşı bulamacını ve alçı bulamacını transfer eder. Pompalar, yüksek verimlilik, güvenli ve istikrarlı çalışma, uygun bakım, uzun ömür ve benzeri avantajlara sahiptir.
Teknik parametre
model | akış (m³ / h) | kafa (m) | hız (r / dak) | Maksimum verimlilik (%) | NPSH (NPSHR) m | İzin verilen maksimum motor gücü (KW) | Net ağırlık (kilogram) |
350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
1600 | 24 | 80 | |||||
1920 | 22.3 | 81 | |||||
350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
960 | 10.2 | 78 | |||||
1060 | 9.1 | 79 | |||||
400YYTL-24 | 1760 | 25,5 | 740 | 80 | 6.8 | 280 | 3500 |
2200 | 24 | 82 | |||||
2640 | 22 | 83 | |||||
400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
1450 | 10.5 | 80 | |||||
1740 | 9.4 | 81 | |||||
500YYTL-24 | 2800 | 25,8 | 590 | 82 | 7.1 | 450 | 4500 |
3500 | 25 | 85 | |||||
4200 | 21.6 | 86 | |||||
500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
2900 | 16.5 | 85 | |||||
3480 | 14.8 | 86 | |||||
600YYTL-24 | 4500 | 25,5 | 590 | 83 | 8 | 710 | 6000 |
5500 | 24 | 87 | |||||
6500 | 22 | 88 | |||||
600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
4568 | 16.6 | 87 | |||||
5400 | 15 | 88 | |||||
700YYTL-24 | 6400 | 25,5 | 490 | 84 | 8 | 1000 | 8000 |
8000 | 24 | 88,5 | |||||
9600 | 21,5 | 89.5 | |||||
700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
6940 | 18 | 88,5 | |||||
8327 | 16.2 | 89.5 | |||||
800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9.6 | 1250 | 8800 |
10500 | 24 | 89.5 | |||||
12000 | 21.3 | 87,5 | |||||
800YYTL-18 | 7156 | 20.3 | 425 | 87,5 | 7.2 | 800 | 8800 |
9100 | 18.1 | 89.5 | |||||
10400 | 16 | 87,5 | |||||
900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
15000 | 24 | 90 | |||||
18000 | 21,5 | 90.2 | |||||
900YYTL-19 | 10.700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
13380 | 19.1 | 90 | |||||
16050 | 17.1 | 90.2 |
Akış Parçası Malzemesi
CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20 # alaşım, 2507, 2205 ve benzeri çeşitli malzemeler tedarik ediyoruz.
yapı
1 | Yuvarlak somun | 2 | Arka yatak kapağı | 3 | Ayar vidası | 4 | Arka rulman | 5 | Havalandırma tapası |
6 | Ön rulman | 7 | Ön yatak kapağı | 8 | Su tutma plakası | 9 | cıvata | 10 | O halka |
11 | Pompa kapağı | 12 | Mekanik mühür | 13 | Pompa gövdesi | 14 | pervane | 15 | Çark somunu |
16 | cıvata | 17 | O halka | 18 | Kilit vidası | 19 | Ön kapak | 20 | O halka |
21 | O halka | 22 | anahtar | 23 | O halka | 24 | Rulman gövdesi | 25 | Soğutma suyu bezi |
26 | Yağ işaretçisi | 27 | şaft | 28 | Soğutma suyu borusu | 29 | Giyen kutusu | 30 | Destek bıçak |
31 | O halka | 32 | Çerçeve yağ keçesi | 33 | boşluk kovanı | 34 | anahtar |
Uygulama
Metalurji, madencilik ve kömür endüstrisi sektörlerinde, YYTL serisi kükürt giderme pompaları, küçük katı parçacıklar içeren aşındırıcı sıvının transferinde kullanılabilir ve ayrıca belediye kanalizasyon ve nehir taraması için kullanılabilir.
Transfer Yöntemi
Doğrudan bağlantı: Pompa ve motor, uzun diyaframlı esnek bir kaplin vasıtasıyla motora doğrudan bağlanır.
Kayışlı tahrik: Pompa performansını V kayışlı tahrik üzerinden ayarlamak için hızı değiştirin.
Redüktör: Redüktör sayesinde hızı düşürün, yüksek güç pompası için uygun
Yönü Döndür
Tahrik tarafından, pompa saat yönünde döner. Pompanın dönüş yönü, kullanıcının yerinde boru hattı kurulumuna göre de değiştirilebilir.

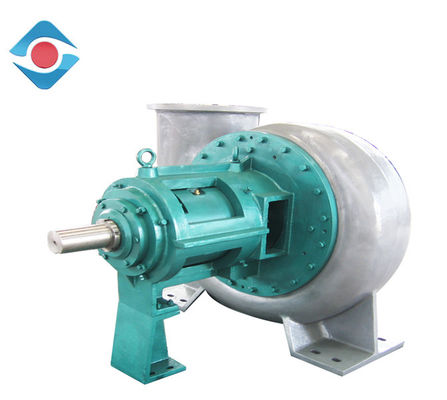

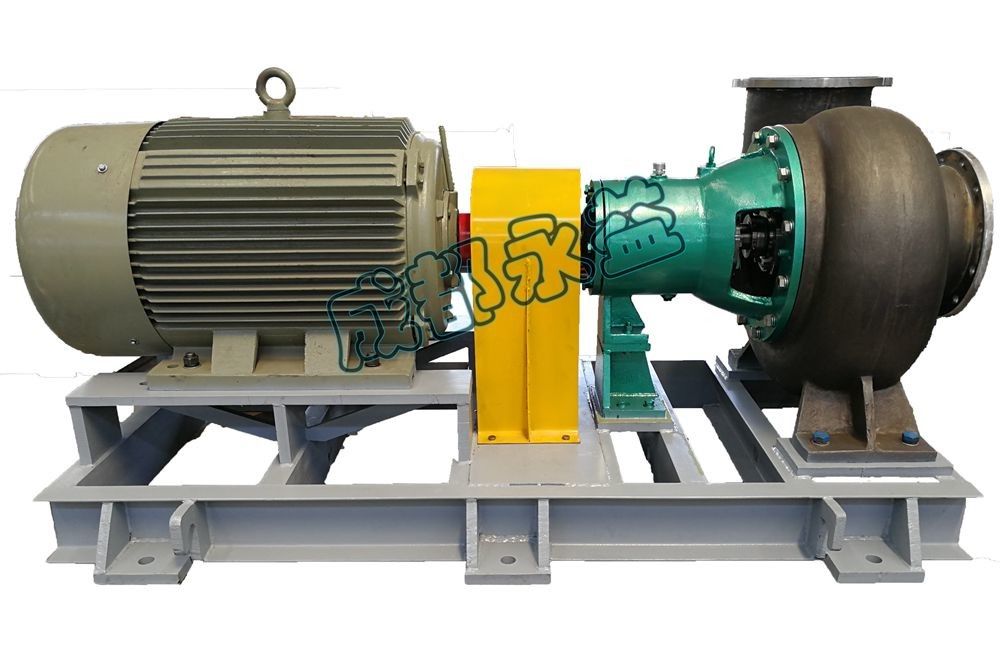

Ürün resmi
SSS
1. Q: eğer bir üretici veya ticaret şirketi mısınız?
A: biz 1995 yılında kurulan bir üretici, kimyasal proses pompası ve 20 yıldan fazla tecrübesi ile enerji tasarrufu karıştırıcı profesyonel üreticisi.
2. Q: Teslim süresi nedir?
A: toplu sipariş mevduat aldıktan sonra 40 iş günü içinde sevk edilecektir.
3. S: Garanti hizmet politikanız nedir?
A: tüm ürünler için 12 Ay ve bazı ürünler garanti 24 ay.
4. Soru: Teklif için ne gibi bilgiler sunmam gerekiyor?
A: Orta: ____________ PH: ________
Özgül Ağırlık: _______ Sıcaklık: _________
Kapasite / Akış: ________ m3 / h Kafa: _________m
Voltaj: ____________V Frekans: _________Hz
Güç: _____________ KW
5. Q: minimum miktar nedir?
A: Bir set de bize karşılandı.
