| Teorisi: | Santrifüj pompa | Max akış: | 450m3 / sa |
|---|---|---|---|
| Max Başkanı: | 120m | Garanti: | 1 yıl |
| Flanş: | özelleştirilmiş | Basınç: | yüksek basınç |
| Renk: | özelleştirilmiş | ||
| Vurgulamak: | vertical submerged centrifugal pump,vertical chemical pump |
||

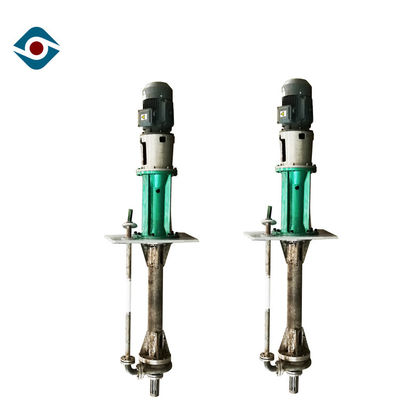

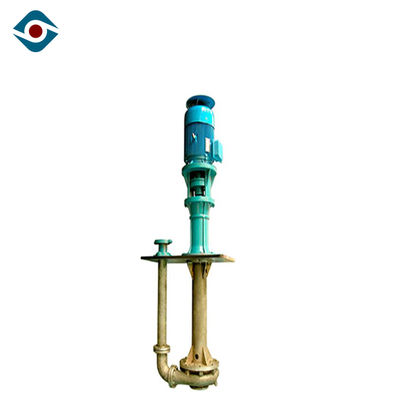

Santrifüj Dayanıklı Dalgıç Dikey Kimyasal Pompa Dalgıç Pompa Çok Kademeli Santrifüj Pompa
Ürün bilgileri
 | Model: WDL serisi dikey santrifüj pompa |
| Boşaltma Boyutu: 40mm ~ 200mm | |
| Giriş boyutu: 50mm ~ 250mm | |
| Kapasite: 8 ~ 800 m³ / s | |
| Kafa: 10 ~ 90 m | |
| Maksimum Verimlilik:% 70 | |
| NPSH: 1,4m ~ 4,5m | |
İzin verilen Maksimum Motor Gücü: 315 kw | |
| Çark | İzin verilen Maksimum Parçacık Boyutu: 20 mm |
| Vanes: 5/6 | Mühür Türü: / |
| Türü: kapalı / yarı açık | Pompa Ağırlığı: 3000 kg'a kadar |
| Malzeme: Metal (çalışma şartlarına göre) | RPM: 1450 dev / dak |
Özellikler
Çark çok fazlı akış prensibine göre geniş akışlı bir çark olarak tasarlanmıştır; bu, katı ortamın tıkanmaya neden olmadan geçişinde faydalıdır. Arka bıçak, eksenel kuvvetin bir kısmını dengelemek ve orta yeniden akmasını önlemek için kullanılır. Destek borusu ve çıkış borusu, sertlik ve korozyon direncinde mükemmel olan paslanmaz çelik kaynaklı bir yapıya sahiptir. Yatak gres yağı ile yağlanır.
Şaft düşük konsol oranlı tasarımı benimser ve ağır radyal yük ve eksenel yük taşıyabilen ağır iş silindirik makaralı rulman ve çift sıralı eğik bilyalı rulman benimser. Şaft sert tasarım, kalın şaft, daha az şaft omuz, iyi şaft sertliği benimser. Pompa, düşük titreşim ve düşük sesle çalışır, servis ömrünü uzatır
WDL serisi korozyon önleyici ve aşınmaya dayanıklı yatay santrifüj pompa, entegre döküm çarkını benimser. Pompa gövdesi, pompayı çalışma koşullarına uyumlu hale getiren ve güçlü pompa geçiş kabiliyetine sahip geniş akış kanalı tasarımını benimser. Özellikle yüksek katı madde içeriği, yüksek viskozite ve kolay kristalleşme ortamı için uygundur. Yüksek verimlilik ve mükemmel anti-kavitasyon performansına sahiptir. Çark, eksenel baskıyı azaltabilecek ve katı parçacıkların yardımcı çarka girmesini önleyebilecek bir arka bıçağa sahiptir.
Tüm ünite tabana monte edilmiştir. Taban iyi sertlik, yüksek mukavemet, deformasyon ve kolay kurulum ile entegre kalın çelik levhadan imal edilmiştir.
Uygulama
yapı
| 1 | Çark somunu | 8 | Pompa kapağı | 15 | baz | 22 | çerçeve yağ keçesi | 29 | yatak kutusu |
| 2 | süzgeç | 9 | şaft | 16 | flanş | 23 | Üst şaft | 30 | O halka |
| 3 | Vida somunu | 10 | Destek borusu | 17 | flanş | 24 | Motor tabanı | ||
| 4 | anahtar | 11 | Boşaltım borusu | 18 | Alt şaft | 25 | bağlama | ||
| 5 | Pompa gövdesi | 12 | boşluk kovanı | 19 | yağ tutma diski | 26 | anahtar | ||
| 6 | pervane | 13 | çerçeve yağ keçesi | 20 | Şaft gövdesi | 27 | Üst şaft kapağı | ||
| 7 | dirsek | 14 | Alt şaft kapağı | 21 | Rulman kutusu kapağı | 28 | iç altıgen vida |

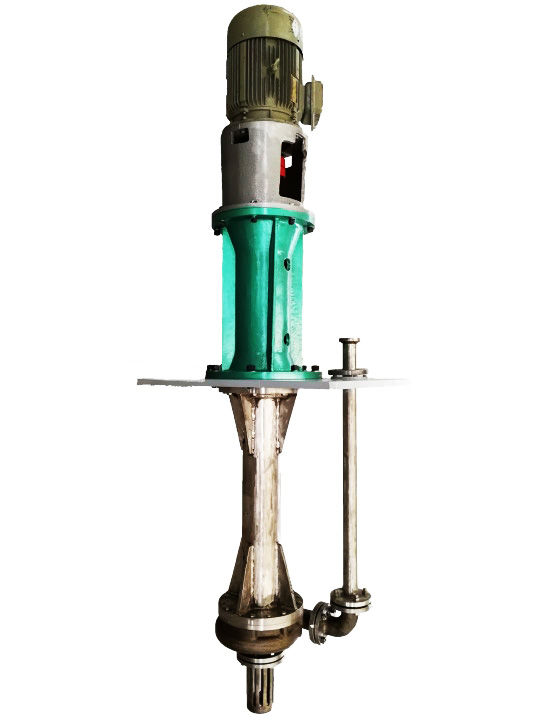

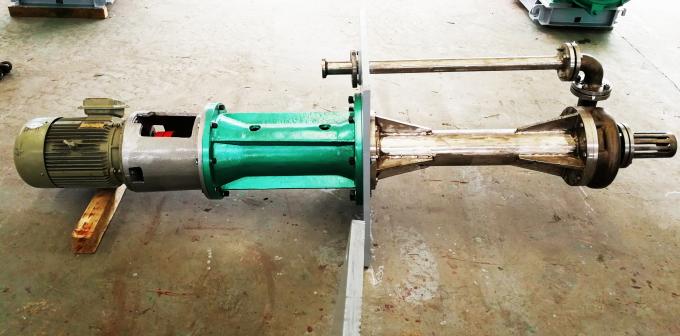

ürün gösterimi
Hizmet
1. Hızlı Cevap
Ürünlerimiz veya fiyatlarımızla ilgili sorunuz 12 saat içinde cevaplandırılacaktır.
2.Pompa Seçimi.
Lütfen uygulamayı, kapasiteyi ve başlığı bize bildirin, uygun pompayı seçmede yardımcı olabiliriz
3. Teknik Destek
Tüm süreç boyunca her şeyi çözebilecek zengin deneyime sahip bir grup yüksek kaliteli teknisyene sahibiz.
4.Garanti Kalitesi.
Tüm ürünler ISO 9001: 2015, CE, SGS tarafından kanıtlanmıştır. Ve ayrıca kesinlikle teslimattan önce kontrol edilecektir. Comon parçaları için (ıslak son parçalar hariç) garanti süresi: 1 yıl
5. satış sonrası mükemmel
Tüm yaşam süresi boyunca sorumlu olacağız
6. OEM Sipariş
Yüksek krom, kauçuk, paslanmaz çelik vb. Gibi birçok malzeme mevcuttur.
