Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
akış: | 5-500m3 / h | kafa: | 10-70m |
---|---|---|---|
Garanti: | 1 yıl | Hız: | 1450rpm / 2900rpm, 1750rpm / 3500rpm |
Frekans: | 50/60 Hz | Verimliliği: | Maks. % 70 |
Vurgulamak: | submersible chemical pump,vertical long shaft pump |

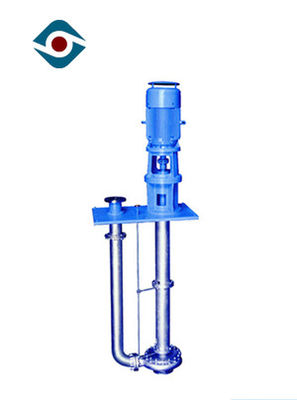

Dayanıklı Dökme Demir Dikey Dalgıç Pompa, Elektrikli Endüstriyel Santrifüj Kimyasal Pompa
Kısa açıklama
Sfero döküm gövde dayanıklı, güvenlik ve uzun servis ömrü sağlar.
Pervane ve astar, aşınmaya, aşınmaya, yüksek verime ve uzun hizmet ömrüne sahip yüksek krom alaşımlı (Cr26) malzemeden yapılmıştır.
Silindirik yapı, çark ve ön astar arasındaki boşluğu kolayca ayarlar. Tamir edildiğinde tamamen çıkarılabilirler.
Yatak tertibatı gres yağlama kullanır.
Teknik veri

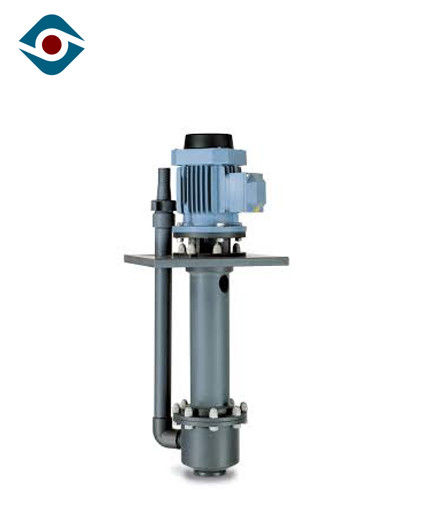

![]() | Model: ZAL serisi dikey batık santrifüj pompa |
Deşarj Boyutu: 32mm ~ 200mm | |
Giriş Boyutu: 50mm ~ 250mm | |
Kapasite: 5 ~ 500 m³ / s | |
Baş: 10 ~ 70 m | |
Maksimum Verimlilik: 70% | |
NPSH: 1.4m ~ 4.5m | |
İzin verilen Maksimum Motor Gücü: 315 kw | |
Çark | İzin Verilen Maksimum Parçacık Boyutu: / |
Kanatlar: 5/6 | Mühür Tipi: ambalaj mühür |
Türü: kapalı | Pompa Ağırlığı: 3000kg'a kadar |
Malzeme: Metal (çalışma koşullarına göre) | RPM: 1450 dev / dak veya 2900 dev / dak |
yapı
Teknik parametre
model | döndürme hızı n = 2950r / dak | döndürme hızı n = 1475r / dak | ||||||
Akış (m3 / h) | Kafa (m) | ρ = 1 | ρ = 1.35 | Akış (m3 / h) | baş | ρ = 1 | ρ = 1.35 | |
Motor gücü | Motor gücü | |||||||
ZAL25-200 | 7,5-11,5 | 28-49 | 2,2-5,5 | 3-7,5 | 4-5,8 | 6,5-12 | 0,75-1,1 | 0,75-1,1 |
ZAL25-250 | 10,8-12,5 | 46-78 | 5,5-11 | 7,5-15 | 5,4-6,3 | 11,5-19,5 | 1.1-1.5 | 1.5-2.2 |
ZAL25-315 | 15,3-20 | 74-130 | 15-30 | 22-37 | 7,6-10 | 18,5-32 | 2,2-3 | 2,2-4 |
ZAL40-160 | 20-28 | 16-33 | 2,2-5,5 | 3-7,5 | 9,5-14 | 4,5-8 | 0,75-1,1 | 0,75-1,1 |
ZAL40-200 | 18-29 | 20-53 | 4-11 | 5,5-15 | 9,5-14,5 | 7-13 | 1.1-1.5 | 1,1-2,2 |
ZAL40-250 | 21-32 | 47-78 | 7,5-18,5 | 11-22 | 10,5-16 | 11-19,5 | 1,1-3 | 1,5-4 |
ZAL40-315 | 29-42 | 61-115 | 15-37 | 22-45 | 15-21 | 15-29 | 3-5,5 | 4-7,5 |
ZAL50-160 | 31-50 | 17-34 | 3-11 | 4-15 | 16,5-25 | 4-8,4 | 0.75-1.5 | 1,1-2,2 |
ZAL50-200 | 43-62 | 28-82 | 7,5-18,5 | 11-22 | 22-31 | 7-13 | 1,1-3 | 1,5-3 |
ZAL50-250 | 50-70 | 45-82 | 15-30 | 18,5-37 | 26-35 | 11-20 | 2,2-4 | 3-5,5 |
ZAL50-315 | 57-87 | 57-115 | 22-55 | 30-75 | 30-44 | 14-28 | 3-11 | 4-11 |
ZAL50-400 | 60-82 | 102-194 | 45-110 | 75-160 | 30-41 | 25-48 | 7,5-15 | 11-22 |
ZAL80-160 | 66-94 | 17-32 | 5,5-15 | 7,5-18,5 | 34-47 | 4-8 | 1,1-2,2 | 1,1-3 |
ZAL80-200 | 70-103 | 30-54 | 11-30 | 15-37 | 36-51 | 7,5-12,5 | 1,5-4 | 2,2-5,5 |
ZAL80-250 | 87-127 | 45-82 | 22-45 | 30-75 | 46-64 | 11-20 | 3-7,5 | 4-11 |
ZAL40-315 | 90-141 | 74-127 | 37-90 | 45-132 | 45-70 | 18-33 | 5,5-15 | 7,5-18,5 |
ZAL80-400 | 116-171 | 95-187 | 75-160 | 90-220 | 53-85 | 25-46 | 11-22 | 15-30 |
ZAL100-160 | 110-162 | 12-29 | 7,5-22 | 11-30 | 55-81 | 3-7,2 | 1,1-3 | 1,5-4 |
ZAL100-200 | 135-193 | 26-50 | 18,5-45 | 30-55 | 70-95 | 6-12,5 | 3-5,5 | 3-7,5 |
ZAL100-250 | 170-230 | 44-79 | 37-75 | 45-90 | 90-115 | 10-20 | 5,5-11 | 7,5-15 |
ZAL100-315 | 170-250 | 71-126 | 75-132 | 75-200 | 86-125 | 17,5-31 | 11-18,5 | 11-30 |
ZAL100-400 | 224-300 | 105-194 | 110-250 | 160-355 | 115-150 | 26-48 | 15-37 | 22-45 |
ZAL150-250 | 310-190 | 40-74 | 55-110 | 75-160 | 155-195 | 10-18,5 | 11-15 | 11-22 |
ZAL150-315 | 310-442 | 68-125 | 90-250 | 132-355 | 150-220 | 17-32,5 | 15-30 | 18,5-45 |
ZAL150-400 | 400-520 | 113-502 | 200-400 | 280-500 | 200-260 | 28-51 | 30-55 | 37-75 |
ZAL150-500 | 208-300 | 45-77 | 45-110 | 75-132 | ||||
ZAL150-630 | 220-360 | 60-115 | 75-200 | 110-250 | ||||
ZAL200-250 | 470-610 | 32-72 | 75-160 | 90-220 | 240-305 | 8-17,5 | 11-22 | 15-30 |
ZAL200-315 | 480-710 | 65-122 | 132-355 | 185-450 | 350-350 | 15-30 | 18,5-45 | 22-55 |
ZAL200-500 | 330-495 | 48-84 | 75-185 | 90-220 | ||||
ZAL200-560 | 350-540 | 62-105 | 110-250 | 132-355 | ||||
ZAL200-630 | 372-580 | 75-132 | 132-315 | 185-450 | ||||
ZAL250-315 | 424-545 | 13-27 | 30-55 | 37-75 | ||||
ZAL250-400 | 500-660 | 24-49 | 53-132 | 75-160 | ||||
ZAL250-500 | 630-800 | 42-82 | 110-280 | 160-400 | ||||
ZAL250-560 | 665-860 | 57-106 | 160-400 | 250-560 | ||||
ZAL300-400 | 780-1050 | 26-48 | 90-200 | 132-280 | ||||
ZAL300-500 | 870-1240 | 42-78 | 160-450 | 250-560 | ||||
ZAL300-560 | 950-1340 | 56-104 | 280-560 | 400-800 | ||||
ZAL300-630 | 950-1450 | 75-132 | 355-1000 | 500-1400 | ||||
ZAL300-500 | 1300-1870 | 38-74 | 220-630 | 315-1000 | ||||
ZAL300-560 | 1500-2040 | 54-98 | 355-900 | 500-1250 |
Akış Parçası Malzemesi
Müşterilere 304, 316, 316L, 904L, FCr30, CD4MCu, DTCr30, F33, 2507, A33, hastelloy, K alaşımı, 20 # alaşımı ve Lewmet85 # alaşım

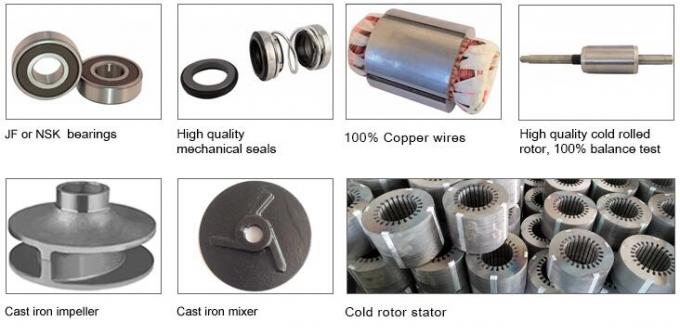

Detay Görüntü

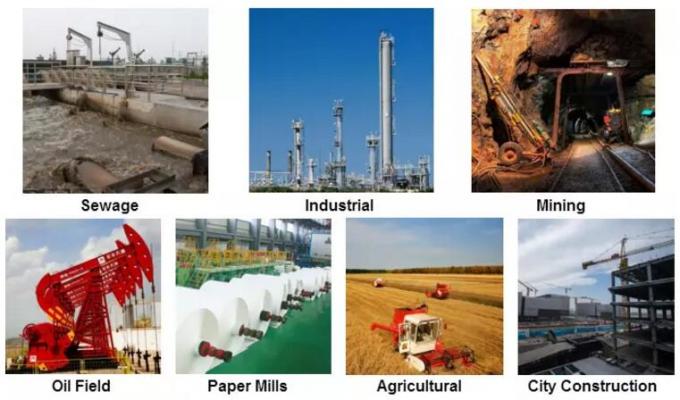

Uygulama
1, Kimya Endüstrisi Sistemi
2, Kanalizasyon Sistemi
3, İnşaat Mühendisliği, İnşaat Sistemi
4, güç istasyonu sistemi
5, Petrol Sanayi Sistemi
6, Maden Metalurji Sistemi
7, Hafif Endüstri Sistemi
