Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| akış: | 4-2040m3 / h | kafa: | 2-300m |
|---|---|---|---|
| Su pervanesi: | Kapalı | Garanti: | 1 yıl |
| Malzeme: | Metal | Özelliği: | Daha az gürültü |
| Vurgulamak: | santrifüj kimyasal pompa,kimya endüstrisinde kullanılan pompalar |
||

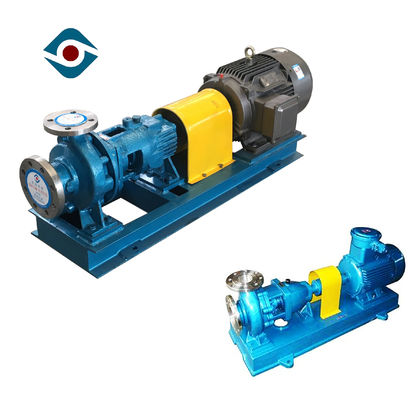

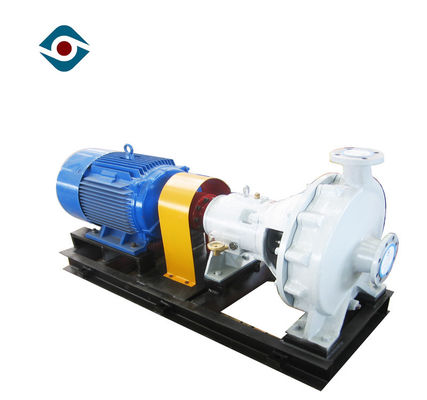

Düşük NPSH Yatay Kimyasal Pompalar Tek Mekanik Salmastralı Yağlama Yağı Pompa Gövdesi
Pompa Yapısı
Pompa conta çeşitli yapısal formlarda, en yaygın kullanılan yerleşik dengesiz tek uçlu mekanik salmastra. Çalışma koşullarına göre, harici, dengesiz veya çift taraflı mekanik salmastrayı da kullanabilir. Yıkama soğutma yöntemi yıkama veya yıkama olabilir, ayrıca ek sızdırmazlık cihazı takabilirsiniz. Asılı parçacıklarda veya daha az aşındırıcı ortamlarda, yumuşak salmastra (yıkama veya yıkama) kullanmayı da seçebilirsiniz.
Yapı Diyagramı
102,00 | Pompa gövdesi | 161.00 | pompa kapağı | 183,00 | Destek ayağı |
210,00 | şaft | 230,00 | pervane | 320.00 | Sürtünmeyi engelleyen yatak |
320,01 | Sürtünmeyi engelleyen yatak | 330.00 | Yatak mesnedi | 360.00 | Yatak örtüsü |
360,01 | Yatak örtüsü | 400,00 | Düz conta | 400,01 | Düz conta |
412,00 | O halkası | 412,01 | O halkası | 433,00 | Mekanik mühür |
433,01 | Mekanik mühür | 471,00 | Sızdırmazlık örtüsü | 471,01 | Sızdırmazlık örtüsü |
502.00 | Gövde aşınma halkası | 502,01 | Gövde aşınma halkası | 502,02 | Gövde aşınma halkası |
503,00 | Pervane aşınma halkası | 503,01 | Pervane aşınma halkası | 507,00 | deflrctor |
507,01 | deflektör | 524.00 | kol | 524,01 | kol |
638,00 | Sabit seviyeli-yağlayıcı | 644,00 | Yağlama halkası | 673.00 | Havalandırma filtresi |
710.00 | boru | 915,00 | Dişli girişi | 922,00 | Pervane somunu |
923,00 | Rulman somunu | 932,00 | circlip |

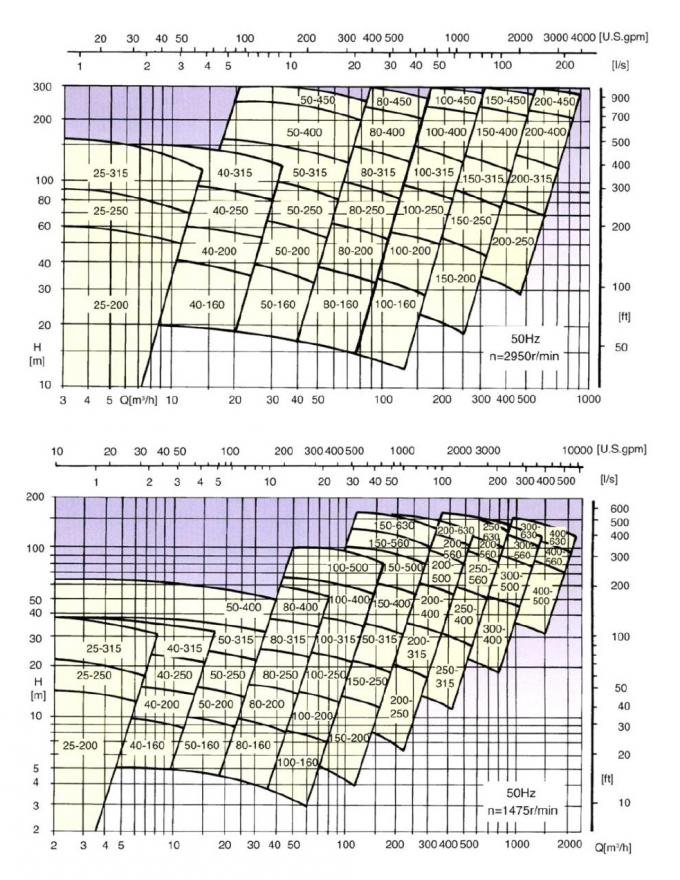

Performans eğrisi
Neden Bizi Tercih
