Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Teorisi: | Santrifüj | Max akış: | 500m 3/h |
---|---|---|---|
Max Başkanı: | 70m | Garanti: | 1 yıl |
Yapısı: | Tek kademeli pompa | Gerilim: | 380V |
Frekans: | 50/60 Hz | ||
Vurgulamak: | dikey dalgıç santrifüj pompa,dikey uzun şaftlı pompa |
Dikey Dalgıç Pompa / Dalgıç Santrifüj Pompa Tek Katlı Volute Emme
Ürün Açıklaması
Standart IS05199
Uzun şaft
Tek kademeli, tek emişli, dikey dalgıç santrifüj pompa
Mil, kaymalı rulmanlar tarafından desteklenir
Üst rulman, aşındırıcı olmayan rulmanları benimser
Yağlanmış gres
Teknik parametre
model | Döndürme hızı n = 2950r / dak | Döndürme hızı n = 1475r / dak | ||||||
Akış (m3 / s) | Kafa (m) | ρ = 1 | ρ = 1.35 | Akış (m3 / h) | kafa | ρ = 1 | ρ = 1.35 | |
Motor gücü | Motor gücü | |||||||
ZAL25-200 | 7,5-11,5 | 28-49 | 2,2-5,5 | 3-7,5 | 4-5,8 | 6,5-12 | 0,75-1,1 | 0,75-1,1 |
ZAL25-250 | 10,8-12,5 | 46-78 | 5,5-11 | 7,5-15 | 5,4-6,3 | 11,5-19,5 | 1.1-1.5 | 1.5-2.2 |
ZAL25-315 | 15,3-20 | 74-130 | 15-30 | 22-37 | 7,6-10 | 18,5-32 | 2,2-3 | 2,2-4 |
ZAL40-160 | 20-28 | 16-33 | 2,2-5,5 | 3-7,5 | 9,5-14 | 4,5-8 | 0,75-1,1 | 0,75-1,1 |
ZAL40-200 | 18-29 | 20-53 | 4-11 | 5,5-15 | 9,5-14,5 | 7-13 | 1.1-1.5 | 1,1-2,2 |
ZAL40-250 | 21-32 | 47-78 | 7,5-18,5 | 11-22 | 10,5-16 | 11-19,5 | 1,1-3 | 1,5-4 |
ZAL40-315 | 29-42 | 61-115 | 15-37 | 22-45 | 15-21 | 15-29 | 3-5,5 | 4-7,5 |
ZAL50-160 | 31-50 | 17-34 | 3-11 | 4-15 | 16,5-25 | 4-8,4 | 0.75-1.5 | 1,1-2,2 |
ZAL50-200 | 43-62 | 28-82 | 7,5-18,5 | 11-22 | 22-31 | 7-13 | 1,1-3 | 1,5-3 |
ZAL50-250 | 50-70 | 45-82 | 15-30 | 18,5-37 | 26-35 | 11-20 | 2,2-4 | 3-5,5 |
ZAL50-315 | 57-87 | 57-115 | 22-55 | 30-75 | 30-44 | 14-28 | 3-11 | 4-11 |
ZAL50-400 | 60-82 | 102-194 | 45-110 | 75-160 | 30-41 | 25-48 | 7,5-15 | 11-22 |
ZAL80-160 | 66-94 | 17-32 | 5,5-15 | 7,5-18,5 | 34-47 | 4-8 | 1,1-2,2 | 1,1-3 |
ZAL80-200 | 70-103 | 30-54 | 11-30 | 15-37 | 36-51 | 7,5-12,5 | 1,5-4 | 2,2-5,5 |
ZAL80-250 | 87-127 | 45-82 | 22-45 | 30-75 | 46-64 | 11-20 | 3-7,5 | 4-11 |
ZAL40-315 | 90-141 | 74-127 | 37-90 | 45-132 | 45-70 | 18-33 | 5,5-15 | 7,5-18,5 |
ZAL80-400 | 116-171 | 95-187 | 75-160 | 90-220 | 53-85 | 25-46 | 11-22 | 15-30 |
ZAL100-160 | 110-162 | 12-29 | 7,5-22 | 11-30 | 55-81 | 3-7,2 | 1,1-3 | 1,5-4 |
ZAL100-200 | 135-193 | 26-50 | 18,5-45 | 30-55 | 70-95 | 6-12,5 | 3-5,5 | 3-7,5 |
ZAL100-250 | 170-230 | 44-79 | 37-75 | 45-90 | 90-115 | 10-20 | 5,5-11 | 7,5-15 |
ZAL100-315 | 170-250 | 71-126 | 75-132 | 75-200 | 86-125 | 17,5-31 | 11-18,5 | 11-30 |
ZAL100-400 | 224-300 | 105-194 | 110-250 | 160-355 | 115-150 | 26-48 | 15-37 | 22-45 |
ZAL150-250 | 310-190 | 40-74 | 55-110 | 75-160 | 155-195 | 10-18,5 | 11-15 | 11-22 |
ZAL150-315 | 310-442 | 68-125 | 90-250 | 132-355 | 150-220 | 17-32,5 | 15-30 | 18,5-45 |
ZAL150-400 | 400-520 | 113-502 | 200-400 | 280-500 | 200-260 | 28-51 | 30-55 | 37-75 |
ZAL150-500 | 208-300 | 45-77 | 45-110 | 75-132 | ||||
ZAL150-630 | 220-360 | 60-115 | 75-200 | 110-250 | ||||
ZAL200-250 | 470-610 | 32-72 | 75-160 | 90-220 | 240-305 | 8-17,5 | 11-22 | 15-30 |
ZAL200-315 | 480-710 | 65-122 | 132-355 | 185-450 | 350-350 | 15-30 | 18,5-45 | 22-55 |
ZAL200-500 | 330-495 | 48-84 | 75-185 | 90-220 | ||||
ZAL200-560 | 350-540 | 62-105 | 110-250 | 132-355 | ||||
ZAL200-630 | 372-580 | 75-132 | 132-315 | 185-450 | ||||
ZAL250-315 | 424-545 | 13-27 | 30-55 | 37-75 | ||||
ZAL250-400 | 500-660 | 24-49 | 53-132 | 75-160 | ||||
ZAL250-500 | 630-800 | 42-82 | 110-280 | 160-400 | ||||
ZAL250-560 | 665-860 | 57-106 | 160-400 | 250-560 | ||||
ZAL300-400 | 780-1050 | 26-48 | 90-200 | 132-280 | ||||
ZAL300-500 | 870-1240 | 42-78 | 160-450 | 250-560 | ||||
ZAL300-560 | 950-1340 | 56-104 | 280-560 | 400-800 | ||||
ZAL300-630 | 950-1450 | 75-132 | 355-1000 | 500-1400 | ||||
ZAL300-500 | 1300-1870 | 38-74 | 220-630 | 315-1000 | ||||
ZAL300-560 | 1500-2040 | 54-98 | 355-900 | 500-1250 |
Uygulama alanları
Yaygın olarak kimyasal ve petrokimya / endüstriyel rafineri / kağıt fabrikası ve şeker endüstrisinin kağıt hamuru / üretim ekipmanlarında kullanılmaktadır.
Malzeme Seç
Müşterilerimize 304, 316, 316L, 904L, FCr30, CD4MCu, DTCr30, F33, 2507, A33, hastelloy, K alaşım, 20 # alaşım ve Lewmet85 # alaşım
Kurulum boyutu
Performans eğrisi

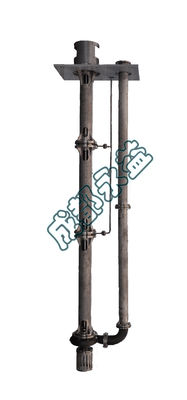

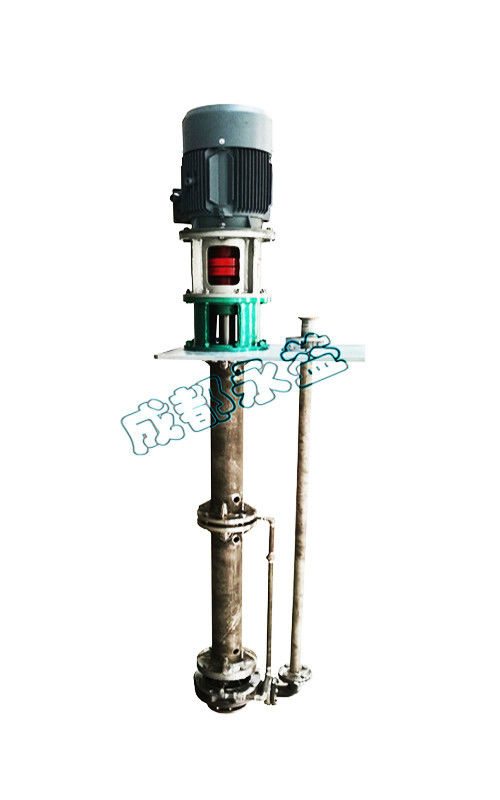

Ürün resmi
