| Teorisi: | girdap | Max akış: | 800m3 / h |
|---|---|---|---|
| kafa: | 10 ~ 50 | Gerilim: | 380V |
| Çıktı flanş: | DN40-DN250 | Hız: | 1500 rpm'de |
| Pompa Koruması: | IP44 / IP54 | KY: | Vortex Çark Pompası |
| Vurgulamak: | girdaplı çark dalgıç pompalar,girdap tipi pompa |
||

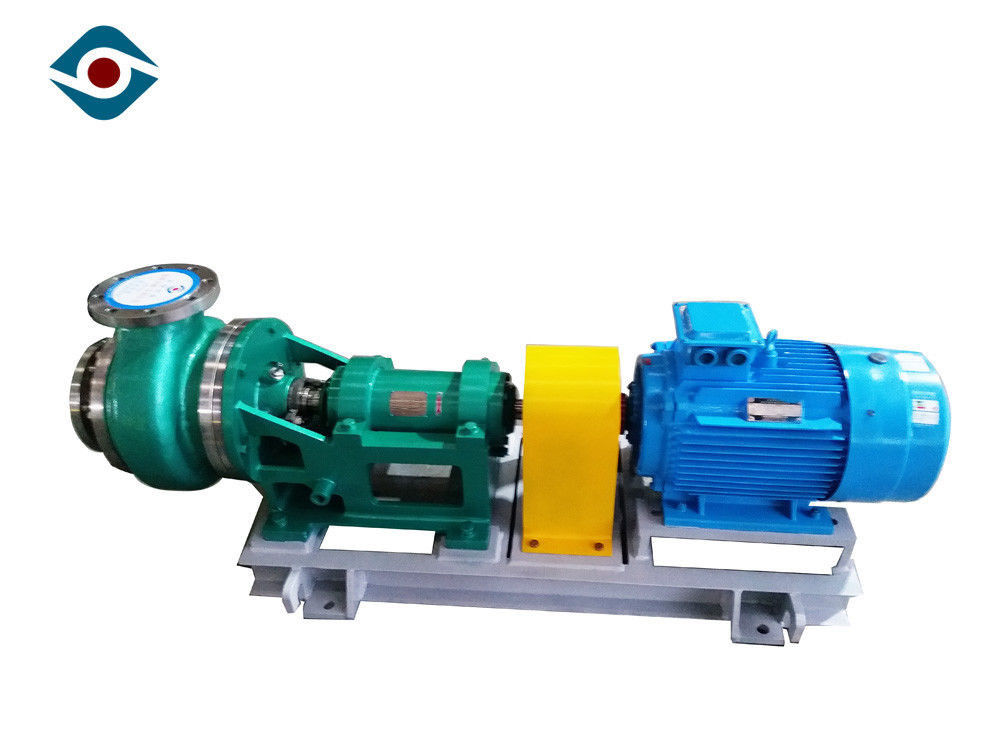

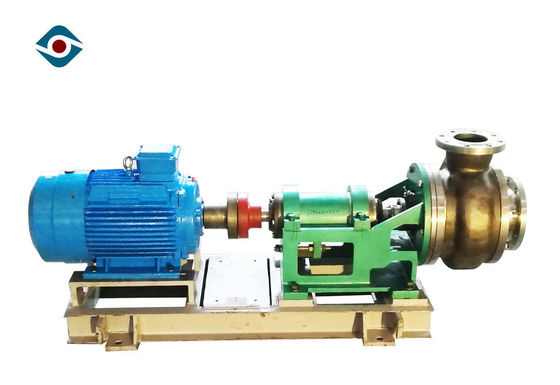

380 V Pirinç Vortex Çark Periferik Pompa Elektrikli Kimyasal Pompa Kendinden Emişli
ürün tanıtımı
XWD serisi vortex pompası yüksek güvenlik ve güvenilirliğe, güçlü çok yönlülüğe ve geniş uygulama aralığına sahiptir. Aynı zamanda mevcut genel yapıyı, destek desteğini, ön ve arka kapı açıklığını benimser. Düşük maliyetle sökmek ve bakımını yapmak çok güvenli ve kullanışlıdır.
XWD serisi vortex pompası, CAD modüler yapı tasarımı, bileşen montajı, 20'den fazla model, sadece 5 yatak gövdesi ve yatak gövdesi braketi kullanır. Aynı serideki parçalar birbiriyle değiştirilebilir niteliktedir. GB91131-2000PN1.6Mpa (16bar standart flanş) kullanan pompanın giriş ve çıkış flanşları, kullanıcı ihtiyaçlarına göre farklı standartlarda flanş da kullanabilir.
XWD serisi vortex pompası yarı açık çark ile entegre dökümdür. Pompa gövdesi, pompayı çalışma koşullarına uyarlanabilir ve ortamın kolayca geçmesini sağlayan geniş akış kanalını benimser. Özellikle yüksek katı içeriği, yüksek viskozitesi, kolay kristalleşmesi olan ortamlar için uygundur. Yüksek verimlilik ve mükemmel anti-kavitasyon performansına sahiptir. Çark, eksenel baskıyı azaltabilen, katı parçacıkların yardımcı çarka girmesini önleyen, yardımcı çarkın aşınmasını azaltan ve çarkın hizmet ömrünü uzatan sırt bıçaklarına sahiptir.
XWD serisi pompa mili contaları, pervane mengenesi + paketleme dinamik contasını, tek uçlu mekanik contayı, sırt sırta çift uçlu mekanik contayı, seri çift uçlu mekanik contayı ve kartuş contasını benimser.
Teknik parametre
model | Temiz Su Performansı | ||||
Akış (m³ / h) | kafa (m) | Dönen hız (r / dak) | verim (%) | NPSHR (m) | |
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
Uygulama
Heating Merkezi ısıtma sistemi su temini ve kanalizasyon |
And demir ve çelik metalurji işletmeleri |
♦ kağıt fabrikaları |
Etro petrokimya rafinerileri |
Fields petrol sahaları |
Power Termik santral ve elektrik santrali inşaatı |
♦ havaalanları, kimyasal fabrikalar |
Mill tekstil fabrikaları, şeker fabrikaları |
Plants kimyasal tesisler, elektrik santralleri |
♦ mayınlar |
Land tarım arazileri drenajı sulama ve hidrolik mühendisliği. |
İşlem veri
| model | XWD serisi vorteks pompası |
| Basınç | 1.6MPa |
| Kapasite | 8 ~ 750m³ / saat |
| kafa | % 69 |
| Maksimum Verimlilik | 2.4 m ~ 3.3m |
| NPSH | 1500kg kadar |
| Pompa ağırlığı | 1450r / dakika |
| RPM | 1450r / dakika |
| Motor gücü | 250KW |
| Sıcaklık | -50 ℃ -130 ℃ |
yapı
1 | ön kapak | 8 | durulama başlığı | 15 | arka yatak | 22 | yatak gövdesi braketi | 29 | O-ring |
2 | aşınmaya dayanıklı plaka | 9 | paketleme bezi | 16 | arka yatak kapağı | 23 | ön yatak | 30 | O-ring |
3 | pervane | 10 | ön yatak kapağı | 17 | arka yağ keçesi rakoru | 24 | çerçeve yağ keçesi | 31 | anahtar |
4 | Pompa gövdesi | 11 | yatak gövdesi braketi | 18 | anahtar | 25 | ön yağ keçesi rakoru | 32 | çark somunu |
5 | pervane odası | 12 | yatak gövdesi | 19 | çerçeve yağ keçesi | 26 | doldurucu | 33 | kilit vidası |
6 | pervane yardımcısı | 13 | yatak | 20 | ayar somunu | 27 | su sızdırmazlık halkası | ||
7 | paketleme odası | 14 | yağ bölme tavası | 21 | ayar vidası | 28 | kol |
Servisten sonra
1. Rutin izleme zamanında yapılacaktır.
2. Makinenin iyi çalıştığından emin olmak için Müşterilere bir yıl garanti verin.
3. Öneriler ve müşteriden gelen yorumlar ve düşünceler öncelikli olarak ele alınacaktır.
SSS
1. Q: eğer bir üretici veya ticaret şirketi mısınız?
A: biz 1995 yılında kurulan bir üretici, kimyasal proses pompası ve 20 yıldan fazla tecrübesi ile enerji tasarrufu karıştırıcı profesyonel üreticisi.
2. Q: Teslim süresi nedir?
A: toplu sipariş mevduat aldıktan sonra 40 iş günü içinde sevk edilecektir.
3. S: Garanti hizmet politikanız nedir?
A: tüm ürünler için 12 Ay ve bazı ürünler garanti 24 ay.
4. Soru: Teklif için ne gibi bilgiler sunmam gerekiyor?
A: Orta: ____________ PH: ________
Özgül Ağırlık: _______ Sıcaklık: _________
Kapasite / Akış: ________ m3 / h Kafa: _________m
Voltaj: ____________V Frekans: _________Hz
Güç: _____________ KW
5. Q: minimum miktar nedir?
A: Bir set de bize karşılandı.
