Akış hızı: | 4-2040 m3 / h | Kafa aralığı: | 2-300m |
---|---|---|---|
Su pervanesi: | Kapalı | Aşama: | Tek fazlı |
Basınç: | 25bar | Motorlu: | IP55 |
Vurgulamak: | santrifüj kimyasal pompa,kimya endüstrisinde kullanılan pompalar |
4-2040m3 / h Anti-asit Anti-aşındırıcı Yatay Kimyasal Pompalar Petrol Rafinerisi için Tek Fazlı
Ürün özelliği
tek kademeli, yatay radyal split sarmal pompa
standart kapalı çark ve açık çark
değiştirilebilir pompa gövdesi ve pervane halkası
salmastra ve mekanik salmastra
flanşlar GB, DIN, ANSI, HG standartlarına uygundur

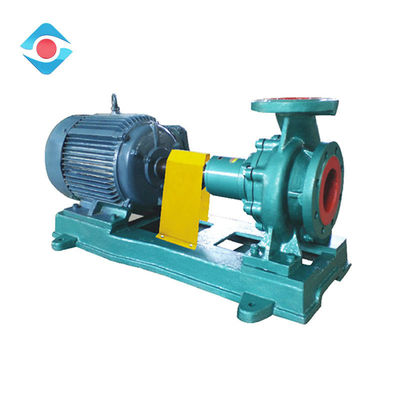

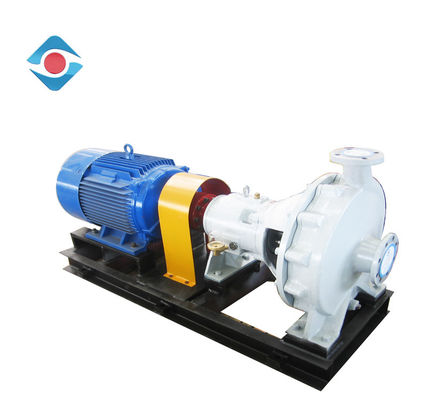

Ürün Teşhir

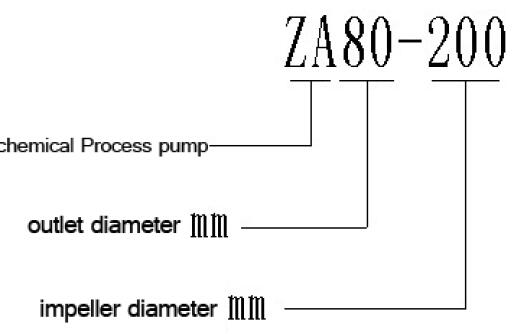

Model Tanımı
Model tanımı, pompayı net olarak, çark çapını ve çıkış çapını anlamanıza yardımcı olabilir. Örnek olarak ZA80-200:
Kesit Çizimi
102,00 | Pompa gövdesi | 161.00 | pompa kapağı | 183,00 | Destek ayağı |
210,00 | şaft | 230,00 | pervane | 320.00 | Sürtünmeyi engelleyen yatak |
320,01 | Sürtünmeyi engelleyen yatak | 330.00 | Yatak mesnedi | 360.00 | Yatak örtüsü |
360,01 | Yatak örtüsü | 400,00 | Düz conta | 400,01 | Düz conta |
412,00 | O halkası | 412,01 | O halkası | 433,00 | Mekanik mühür |
433,01 | Mekanik mühür | 471,00 | Sızdırmazlık örtüsü | 471,01 | Sızdırmazlık örtüsü |
502.00 | Gövde aşınma halkası | 502,01 | Gövde aşınma halkası | 502,02 | Gövde aşınma halkası |
503,00 | Pervane aşınma halkası | 503,01 | Pervane aşınma halkası | 507,00 | deflrctor |
507,01 | deflektör | 524.00 | kol | 524,01 | kol |
638,00 | Sabit seviyeli-yağlayıcı | 644,00 | Yağlama halkası | 673.00 | Havalandırma filtresi |
710.00 | boru | 915,00 | Dişli girişi | 922,00 | Pervane somunu |
923,00 | Rulman somunu | 932,00 | circlip |
Şartname
ZA serisi Kimyasal Proses Pompası | ||
Teknik parametre | Orta | |
DN | 25-400mm |
|
Akış Q | <2600m3 / h | |
Kafa H | <250m | |
Basınç P | <2.5MPa | |
Sıcaklık T | -80 ℃ -450 ℃ |
Performans eğrisi
