Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
akış: | 5-500m3 / h | kafa: | 10-70m |
---|---|---|---|
Çalışma sıcaklığı: | -20 ° C ile + 120 ° C arası | Şaft: | Uzun Şaft |
Katı Madde İçeriği: | Maks. % 5'e kadar izin verilebilir | Yapısı: | dikey |
Özelliği: | Yüksek Korozyon Direnci | ||
Vurgulamak: | Dalgıç kimyasal pompa,dikey uzun şaft pompası |

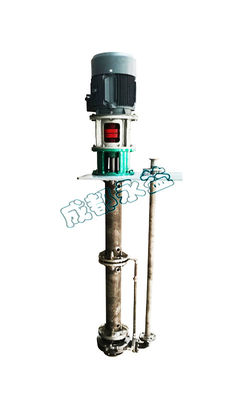

Santrifüj Dalgıç Pompa Dikey Konsol Uzun Şaft Tıkanmaz Çift Kıvrımlı Emme
Kısa açıklama
Tek kademeli, tek emişli, uzun milli dikey dalgıç santrifüj pompa
IS05199 standardına göre tasarlanmıştır
Yüksek korozyon direnci: • Yüksek oranda korozyona dayanıklı malzeme yelpazesi, asit pompalama uygulamalarında aşınmaya karşı olağanüstü direnç sağlar ve pompanın yüksek dayanıklılığını garanti eder
üst rulman aşındırıcı rulman benimser
lityum bazlı gres ile yağlanır.
Kolay montaj: Cıvatalar korozyona karşı tamamen korumalıdır, bu da kolay sökülüp takılabilir ve pompanın bakımını kolaylaştırabilir
Uygulama
1) Aşındırıcı ve aşındırıcı sıvı ortamı iletin (katı içeriği% 15'ten fazla değildir).
2) kimya sanayi, metalurji, güç sanayi, kağıt yapma sanayi, gıda sanayi, ilaç sanayi ve sentetik elyaf sanayi

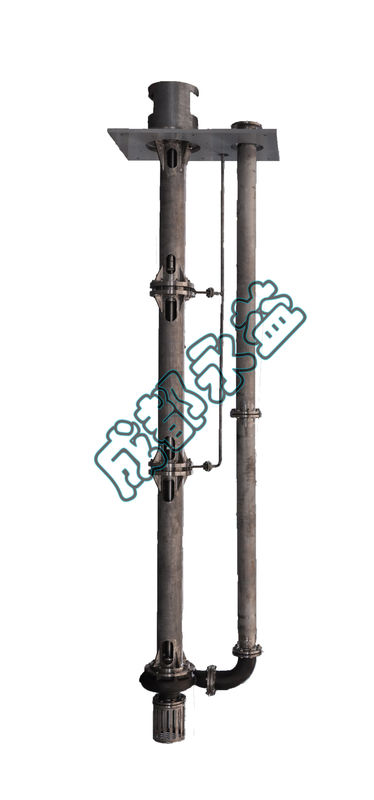

yapı
Malzeme
Pompa parçası | Malzeme |
Pompa muhafazası | Aside dayanıklı dökme demir veya özel paslanmaz çelik |
Pervane ve aşınma halkaları | Özel paslanmaz çelik |
Kovanlı rulmanlar | Ferro-silisyum veya özel alaşım |
şaft | FEP astarlı dubleks paslanmaz çelik |
Teknik parametre
model | döndürme hızı n = 2950r / dak | döndürme hızı n = 1475r / dak | ||||||
Akış (m3 / h) | Kafa (m) | ρ = 1 | ρ = 1.35 | Akış (m3 / h) | baş | ρ = 1 | ρ = 1.35 | |
Motor gücü | Motor gücü | |||||||
ZAL25-200 | 7,5-11,5 | 28-49 | 2,2-5,5 | 3-7,5 | 4-5,8 | 6,5-12 | 0,75-1,1 | 0,75-1,1 |
ZAL25-250 | 10,8-12,5 | 46-78 | 5,5-11 | 7,5-15 | 5,4-6,3 | 11,5-19,5 | 1.1-1.5 | 1.5-2.2 |
ZAL25-315 | 15,3-20 | 74-130 | 15-30 | 22-37 | 7,6-10 | 18,5-32 | 2,2-3 | 2,2-4 |
ZAL40-160 | 20-28 | 16-33 | 2,2-5,5 | 3-7,5 | 9,5-14 | 4,5-8 | 0,75-1,1 | 0,75-1,1 |
ZAL40-200 | 18-29 | 20-53 | 4-11 | 5,5-15 | 9,5-14,5 | 7-13 | 1.1-1.5 | 1,1-2,2 |
ZAL40-250 | 21-32 | 47-78 | 7,5-18,5 | 11-22 | 10,5-16 | 11-19,5 | 1,1-3 | 1,5-4 |
ZAL40-315 | 29-42 | 61-115 | 15-37 | 22-45 | 15-21 | 15-29 | 3-5,5 | 4-7,5 |
ZAL50-160 | 31-50 | 17-34 | 3-11 | 4-15 | 16,5-25 | 4-8,4 | 0.75-1.5 | 1,1-2,2 |
ZAL50-200 | 43-62 | 28-82 | 7,5-18,5 | 11-22 | 22-31 | 7-13 | 1,1-3 | 1,5-3 |
ZAL50-250 | 50-70 | 45-82 | 15-30 | 18,5-37 | 26-35 | 11-20 | 2,2-4 | 3-5,5 |
ZAL50-315 | 57-87 | 57-115 | 22-55 | 30-75 | 30-44 | 14-28 | 3-11 | 4-11 |
ZAL50-400 | 60-82 | 102-194 | 45-110 | 75-160 | 30-41 | 25-48 | 7,5-15 | 11-22 |
ZAL80-160 | 66-94 | 17-32 | 5,5-15 | 7,5-18,5 | 34-47 | 4-8 | 1,1-2,2 | 1,1-3 |
ZAL80-200 | 70-103 | 30-54 | 11-30 | 15-37 | 36-51 | 7,5-12,5 | 1,5-4 | 2,2-5,5 |
ZAL80-250 | 87-127 | 45-82 | 22-45 | 30-75 | 46-64 | 11-20 | 3-7,5 | 4-11 |
ZAL40-315 | 90-141 | 74-127 | 37-90 | 45-132 | 45-70 | 18-33 | 5,5-15 | 7,5-18,5 |
ZAL80-400 | 116-171 | 95-187 | 75-160 | 90-220 | 53-85 | 25-46 | 11-22 | 15-30 |
ZAL100-160 | 110-162 | 12-29 | 7,5-22 | 11-30 | 55-81 | 3-7,2 | 1,1-3 | 1,5-4 |
ZAL100-200 | 135-193 | 26-50 | 18,5-45 | 30-55 | 70-95 | 6-12,5 | 3-5,5 | 3-7,5 |
ZAL100-250 | 170-230 | 44-79 | 37-75 | 45-90 | 90-115 | 10-20 | 5,5-11 | 7,5-15 |
ZAL100-315 | 170-250 | 71-126 | 75-132 | 75-200 | 86-125 | 17,5-31 | 11-18,5 | 11-30 |
ZAL100-400 | 224-300 | 105-194 | 110-250 | 160-355 | 115-150 | 26-48 | 15-37 | 22-45 |
ZAL150-250 | 310-190 | 40-74 | 55-110 | 75-160 | 155-195 | 10-18,5 | 11-15 | 11-22 |
ZAL150-315 | 310-442 | 68-125 | 90-250 | 132-355 | 150-220 | 17-32,5 | 15-30 | 18,5-45 |
ZAL150-400 | 400-520 | 113-502 | 200-400 | 280-500 | 200-260 | 28-51 | 30-55 | 37-75 |
ZAL150-500 | 208-300 | 45-77 | 45-110 | 75-132 | ||||
ZAL150-630 | 220-360 | 60-115 | 75-200 | 110-250 | ||||
ZAL200-250 | 470-610 | 32-72 | 75-160 | 90-220 | 240-305 | 8-17,5 | 11-22 | 15-30 |
ZAL200-315 | 480-710 | 65-122 | 132-355 | 185-450 | 350-350 | 15-30 | 18,5-45 | 22-55 |
ZAL200-500 | 330-495 | 48-84 | 75-185 | 90-220 | ||||
ZAL200-560 | 350-540 | 62-105 | 110-250 | 132-355 | ||||
ZAL200-630 | 372-580 | 75-132 | 132-315 | 185-450 | ||||
ZAL250-315 | 424-545 | 13-27 | 30-55 | 37-75 | ||||
ZAL250-400 | 500-660 | 24-49 | 53-132 | 75-160 | ||||
ZAL250-500 | 630-800 | 42-82 | 110-280 | 160-400 | ||||
ZAL250-560 | 665-860 | 57-106 | 160-400 | 250-560 | ||||
ZAL300-400 | 780-1050 | 26-48 | 90-200 | 132-280 | ||||
ZAL300-500 | 870-1240 | 42-78 | 160-450 | 250-560 | ||||
ZAL300-560 | 950-1340 | 56-104 | 280-560 | 400-800 | ||||
ZAL300-630 | 950-1450 | 75-132 | 355-1000 | 500-1400 | ||||
ZAL300-500 | 1300-1870 | 38-74 | 220-630 | 315-1000 | ||||
ZAL300-560 | 1500-2040 | 54-98 | 355-900 | 500-1250 |
Performans Aralığı
