| Teorisi: | Santrifüj pompa | akış: | 6 ~ 364m ³ / saat |
|---|---|---|---|
| kafa: | 6 ~ 58m | Malzeme: | Aşındırıcı Direnç Malzemesi |
| Renk: | özelleştirilmiş | Flanş: | özelleştirilmiş |
| Gerilim: | 380V | Uygulama: | Atık su, kimyasal |
| Garanti: | bir yıl | ||
| Vurgulamak: | dikey karter pompası,endüstriyel bulamaç pompaları |
||

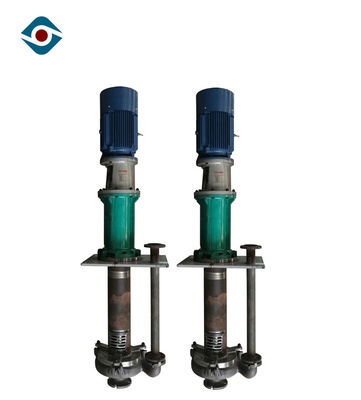

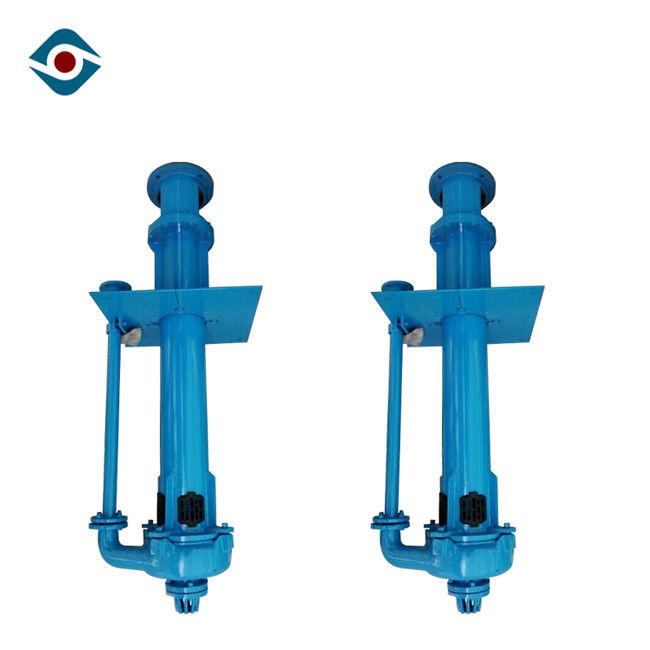

Mine Tailing için Dikey Santrifüj Dalgıç Kauçuk Liner Aşındırıcı Bulamaç Pompası

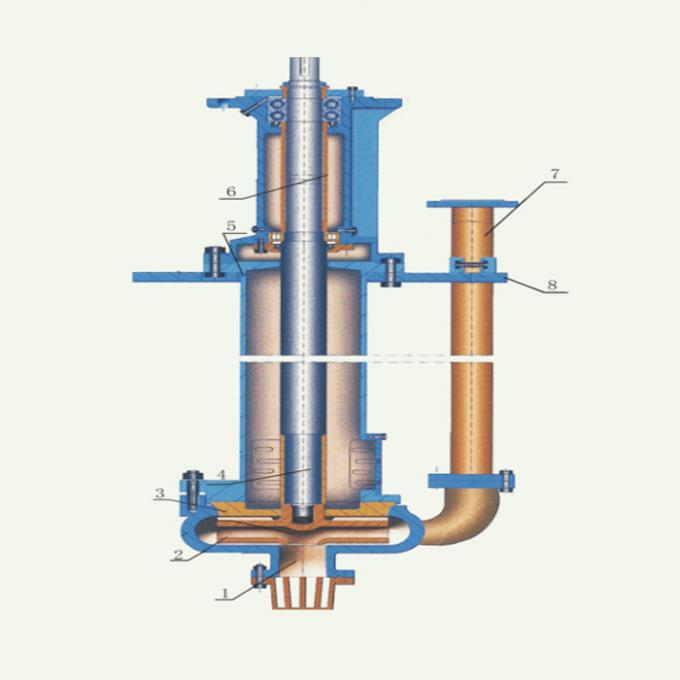

yapı
Özellikler
A. ZJL serisi batık pompalar, genellikle aşındırıcı, kaba partikül, yüksek konsantrasyonlu bulamaç taşımak için kullanılan dikey santrifüj bulamaç pompasıdır.
B. Herhangi bir şaft contasına ve şaft sızdırmazlık suyuna ihtiyaç duymazsınız, inhale hacminde yetersiz koşullarda normal şekilde çalışabilirler.
C. Pompa gövdesi aşınmaya dayanıklı metalden yapılmıştır. Çark, aşınmaya dayanıklı metal veya kauçuktan, poliüretandan yapılmıştır. Suya batırılmış parçalar, lastik kaplamalı sıvıya sahiptir, hepsi aşındırıcı bulamaç taşımak için uygundur.
D. Kılavuz yatak yapısı, pompaya standart pompa temelinde eklenir, bu nedenle pompa hem daha sağlam çalışır hem de daha geniş uygulama aralığına sahiptir, ancak yıkama suyunun kılavuz yatağa bağlanması gerekir.
Veri aralığı
Çap: 200mm ~ 470mm
Kafa: 4 ~ 60 m
Kapasite: 6 ~ 364m³ / s
Boşaltma Boyutu: 40mm ~ 200mm
Giriş boyutu: 50mm ~ 250mm
NPSH: 1,4m ~ 3,5m
Teknik parametre
model | Temiz Su Performansı | Destek motor | |||||
Döner hız n | Akış S | kafa 'H | Şaft gücü baba | etki η | |||
| dev / dak | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58,9 | ||||
| 239 | 34.1 | 45.1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46,8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41,6 | 31.0 | 56,5 | ||||
| 157 | 36,5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kw | |
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43.4 | 28,8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42,7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45,8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26,0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30,3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30,3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15.7 | 31,2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31,2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34,9 | Y112M-4 V1 380V 4kw | |
| 24,7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6 | 2.0 | 31,2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34,9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31,2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30,5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21,5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27,9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6 | 6.8 | 0.4 | 27,9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
Malzeme
| Açıklama | Standart malzeme | Malzeme Seçenekleri |
| şaft | 4140 Hafif Çelik | İstek üzerine |
| Rulman yatağı | Dökme demir | |
| sütun | Hafif çelik | |
| Üst süzgeç | Silgi | Dökme demir |
| Alt süzgeç | Dökme demir | |
| Geri Astar | % 27 Krom Beyaz Demir | |
| Pompa muhafazası | % 27 Krom Beyaz Demir | Kauçuk Kaplı Beyaz Demir |
| Çark | % 27 Krom Beyaz Demir | Silgi |
| Boşaltım borusu | Hafif çelik | Kauçuk Çizgili Hafif Çelik / Kompozit |
| Adaptör Plakası | Hafif çelik |
