Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Max akış: | 1000m 3/h | Max Başkanı: | 120m |
|---|---|---|---|
| Marka: | Chengdu Yongyi | Mil yalıtımı: | Mekanik Salmastra ve Paketleme |
| anahtar kelimeler: | Endüstriyel Santrifüj Kimyasal Pompa | Diğer İsimler: | Yatay Kimyasal Proses Pompası |
| Vurgulamak: | yüksek basınçlı kimyasal pompa,elektrikli kimyasal pompa |
||

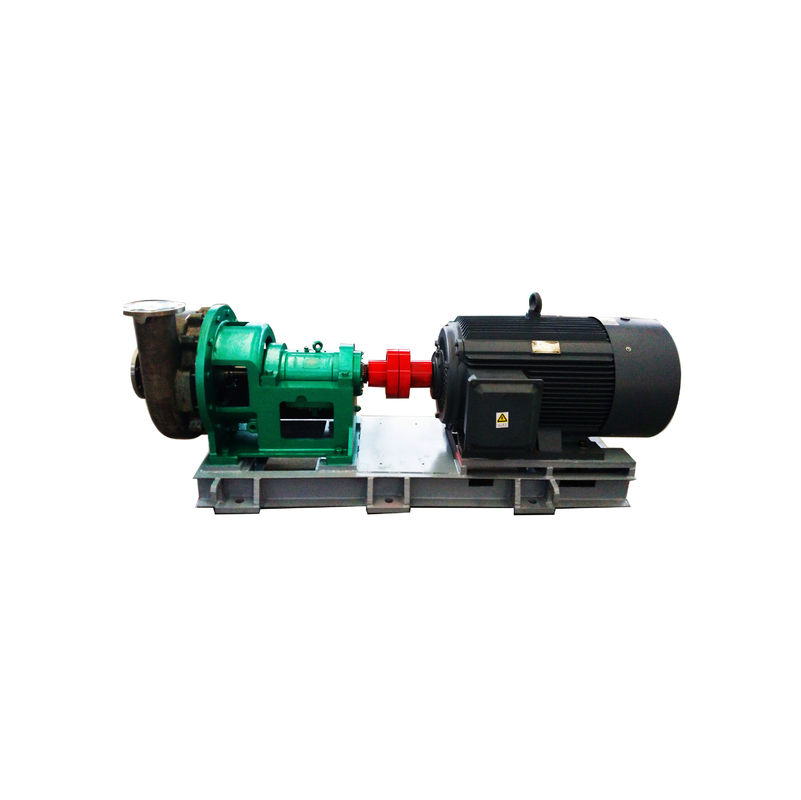

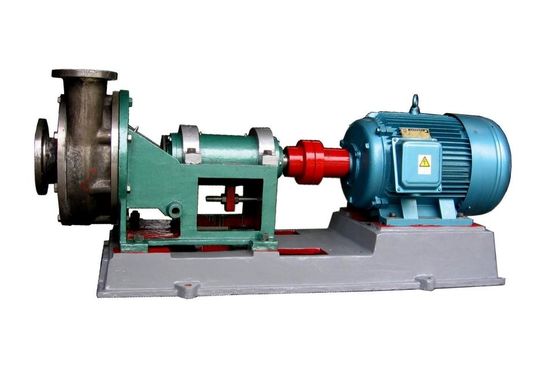

Yüksek Basınçlı Endüstriyel Kimyasal Proses Pompası Yatay Dayanıklı Santrifüj Pompa
Yapı özelliği
1. Radyal bölünmüş, arka kapı, tek kademeli tek emme volute santrifüj pompa
5. Yatak gövdesi gres veya yağ ile yağlanır
Uygulama alanları:
1 ) Nitrik asit, sülfürik asit, hidroklorik asit ve fosforik asit gibi organik ve inorganik asitler.
2 ) Sodyum hidroksit veya sodyum karbonat vb. Alkalin çözelti.
3) Tuz çözeltisi.
4) Sıvı petrokimya ürünleri, organik bileşikler ve diğer aşındırıcı hammaddeler ve ürünler.
Çark Tipi
WD serisi korozyona dayanıklı ve aşınmaya dayanıklı yatay santrifüj pompalar, ortaya bağlı olarak kapalı çark, yarı açık çark, açık çark ve dönen çark gibi çeşitli çark formlarında mevcuttur. Partikül süspansiyonları, şerit lifler ve az miktarda gaz gibi çeşitli çalışma ortamlarında yaygın olarak kullanılır.
Kapalı pervane ve yarı açık pervane, küçük katı içeriği ve küçük parçacık büyüklüğü olan orta koşullar için uygundur. Açık çark kristalleşme ortamı için uygundur. Dönen çark, yüksek katı içeriğine ve yüksek tanecikli ortama uygundur.

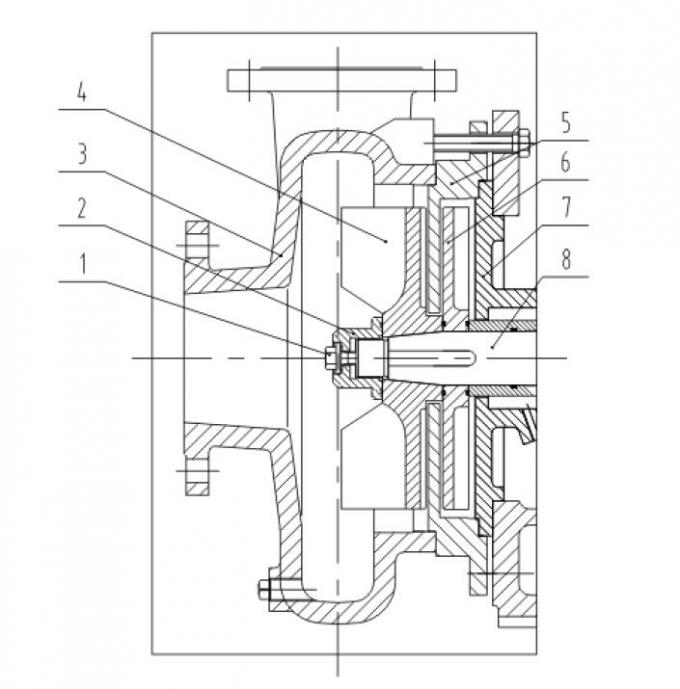

| 1 | Kilitleme vidası | 2 | Çark somunu |
| 3 | Pompa gövdesi | 4 | Çark / yarı açık çark / açık çark / vorteks çark |
| 5 | Çark yardımcısı odası | 6 | Çark yardımcısı |
| 7 | Paketleme odası | 8 | şaft |
Teknik parametre
model | Temiz Su Performansı | ||||||
akış (m3 / h) | kafa (m) | hız (r / dak) | maksimum verim (%) | NPSH (NPSHR) m | pompa kafası ağırlığı KİLOGRAM | şaft bileşeni | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
yapı
| * 1 | Kilitleme vidası | * 8 | Çark yardımcısı odası | 15 | Ön yatak kapağı | 22 | Yağ haznesi | * 29 | kol |
| 2 | Conta | 9 | O-ring | * 16 | Ön rulman | 23 | Ayar somunu | 30 | Su sızdırmazlık halkası |
| * 3 | Çark somunu | * 10 | Çark yardımcısı | 17 | Rulman gövdesi | 24 | Ayar vidası | 31 | doldurucu |
| 4 | O-ring | * 11 | Paketleme odası | 18 | Rulman braketi | 25 | Yatak gövdesi braketi | 32 | O-ring |
| * 5 | Çark | 12 | O-ring | * 19 | Arka rulman | * 26 | eksen | * 33 | anahtarlar |
| * 6 | Pompa gövdesi | 13 | Durulama su memesi | 20 | Arka yatak kapağı | 27 | Kalkan kapak | ||
| 7 | O-ring | 14 | Su tutma plakası | 21 | anahtar | 28 | Paketleme bezi |
SSS
1. Q: eğer bir üretici veya ticaret şirketi mısınız?
A: biz 1995 yılında kurulan bir üretici, kimyasal proses pompası ve 20 yıldan fazla tecrübesi ile enerji tasarrufu karıştırıcı profesyonel üreticisi.
2. Q: Teslim süresi nedir?
A: toplu sipariş mevduat aldıktan sonra 40 iş günü içinde sevk edilecektir.
3. S: Garanti hizmet politikanız nedir?
A: tüm ürünler için 12 Ay ve bazı ürünler garanti 24 ay.
4. Soru: Teklif için ne gibi bilgiler sunmam gerekiyor?
A: Orta: ____________ PH: ________
Özgül Ağırlık: _______ Sıcaklık: _________
Kapasite / Akış: ________ m3 / h Kafa: _________m
Voltaj: ____________V Frekans: _________Hz
Güç: _____________ KW
5. Q: minimum miktar nedir?
A: Bir set de bize karşılandı.
